| Nombre |

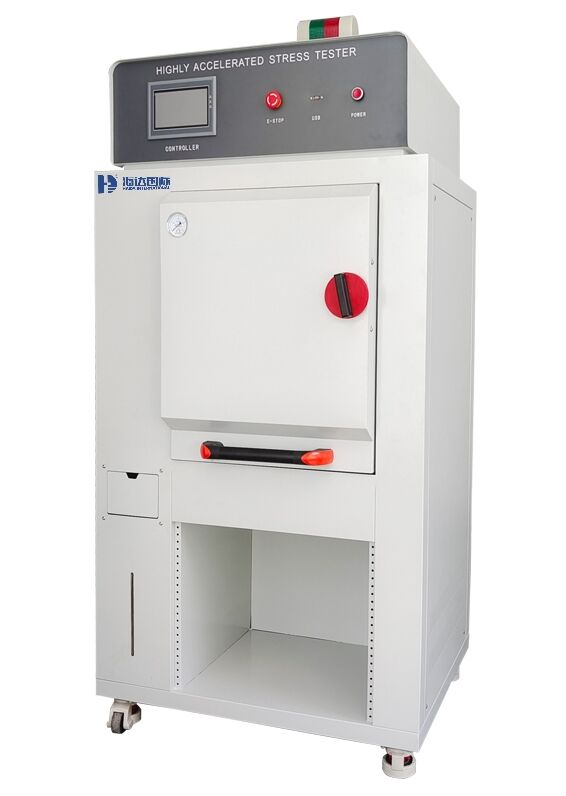

Cámara de ensayo de tensión de alta aceleración |
| Limitación de la muestra |
Este equipo de ensayo prohíbe:
Prueba o almacenamiento de muestras de sustancias inflamables, explosivas y volátiles.
Prueba o almacenamiento de muestras de sustancias corrosivas.
Prueba o almacenamiento de muestras de fuentes de emisión electromagnética fuerte. |
| Información básica |
| Dimensión interna |
Para los vehículos de las categorías M1, M2 y N3 |
| Dimensión exterior |
Aproximadamente 1050 x 980 x 1850 mm (W * D * H) Sujeto al dibujo final |
| Desempeño |
| Condiciones ambientales |
Temperatura de +25°C, humedad relativa ≤ 85% RH y sin carga |
| Método de ensayo |
Se aplicará el procedimiento siguiente: |
| Rango de temperatura |
+105 °C ️ +147 °C (temperatura del vapor). |
| Fluctuación de la temperatura |
± 0,5 °C. |
| Uniformidad temporal |
± 2°C; |
| Rango de humedad |
75% 100 % de Hg |
| Muestra de humedad |
± 0,5% de Hg. |
| Estabilidad de control de humedad |
± 3,0% de RH. |
| Rango de presión |
1.2 ~ 2.89Kg / cm2(incluido el 1 atm) (Presión interior) |
| Uniformidad de las fluctuaciones de presión |
± 0,1 kg |
| Tasa de calentamiento |
Ambiente→ + 147°C Aproximadamente 55 min. |
| Tiempo de aumento de la presión |
0.00 Kg 1.04 Kg / cm2Unos 45 minutos. |
| Condición de carga |
Materiales magnéticos |
| Terminal de sesgo |
El terminal de prueba de tensión de sesgo puede soportar un voltaje de hasta 3000V (función opcional). |
| Cumplir con el estándar |
El objetivo de la norma es garantizar que los equipos de ensayo y los equipos de ensayo de los equipos de ensayo y los equipos de ensayo de los equipos de ensayo y los equipos de ensayo de los equipos de ensayo y los equipos de ensayo de los equipos de ensayo y los equipos de ensayo de los equipos de ensayo de los equipos de ensayo y los equipos de ensayo de los equipos de ensayo de los equipos de ensayo de los equipos de ensayo.40 |
| Estructura |
| Estructura de aislamiento |
Material de la pared exterior: placa de acero inoxidable SUS#304 o placa de acero de alta calidad con recubrimiento plástico.
Material de la pared interior: placa de acero inoxidable SUS# 316 de 3 mm.
El material aislante para el cuerpo de la cámara: lana de roca y aislamiento de espuma de poliuretano rígido. |

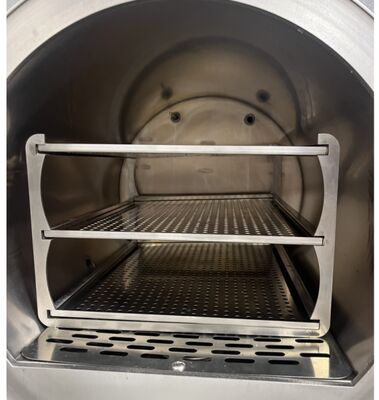

| Estructura de la cámara |
- La caja interna circular, con una estructura de caja de ensayo circular de acero inoxidable, cumple con las normas de seguridad industrial de los contenedores y está diseñada para evitar la condensación y los goteos durante los ensayos.
- Diseño de revestimiento redondo de acero inoxidable, cámara independiente de generación de vapor para evitar el impacto directo del vapor en el producto y evitar daños locales en el producto.
- Diseño preciso, buena estanqueidad al aire, bajo consumo de agua y funcionamiento continuo durante 400 horas con cada adición de agua.
|
| Aire acondicionado |
Calentadores, humidificadores, salidas de agua y de drenaje, sensores de temperatura y humedad, sensores de presión |
| El controlador |
| Interfaz principal |
La humedad y la temperatura del vapor son controlados por un PLC táctil de color personalizado de Mitsubishi |
| Configuración de la interfaz |
Adopta el tipo de tecla directa de pantalla táctil LCD de color de 7 pulgadas de microordenador original importado, con un ángulo de visión amplio y un controlador de proceso de alta función de contraste en chino e inglés,y está equipado con múltiples funciones de control PID. |
| Software del controlador |
Pantalla táctil LCD de 7 "TFT a color verdadero, con opción de contacto directo en la pantalla.
Los valores establecidos (SV) y reales (PV) se muestran directamente.
Se puede mostrar el tiempo restante de la ejecución actual.
Ejecuta la función de tiempo acumulado.
Los valores establecidos se muestran en forma de curvas gráficas y tienen la función de mostrar en tiempo real la ejecución de la curva del programa.
Cuenta con una interfaz de edición separada, que permite la entrada de temperatura, humedad, presión y tiempo de prueba.
El chino y el inglés se pueden cambiar libremente.
Se muestra la pantalla de aviso de fallo; La pantalla se puede ajustar para la retroiluminación.
La función de protección de la pantalla se puede configurar para apagar el tiempo, el TIEMER o el apagado manual.
|
| No se puede optar |
Software de monitoreo centralizado
(Función opcional) |
- Se utiliza para el monitoreo centralizado remoto (el estado de funcionamiento de esta máquina se puede monitorear a través de una red local o conectarse directamente a un ordenador a través de la máquina,y la máquina puede ser controlada a distancia), y se proporciona un convertidor RS-485/RS-232 junto con el software (software de monitoreo centralizado)
|
| Condición de la máquina |
- El usuario garantiza las siguientes condiciones.
|
| Sitio de instalación |
- El suelo es plano y bien ventilado, no hay vibraciones fuertes alrededor del equipo.
- No hay una fuerte influencia del campo electromagnético alrededor del equipo.
- No debe haber sustancias inflamables, explosivas, corrosivas o polvo alrededor del equipo.
|
| Medio ambiente |
- La operación debe realizarse en un ambiente bien ventilado.
- Temperatura: de 5°C a 30°C Humedad relativa: ≤85%
- Presión del aire: de 86 a 106 kPa.
|
| Condición de potencia |
- AC220V, las fluctuaciones de potencia no deben exceder del ±10%, 50/60 Hz
- Se requiere que el usuario configure el interruptor de aire o de potencia de capacidad correspondiente para el equipo en el sitio de instalación, y este interruptor debe utilizarse de forma independiente para este equipo.
|
| Requisitos para el entorno de almacenamiento |
- Cuando el equipo no esté en funcionamiento, la temperatura ambiente debe mantenerse entre 0°C y +45°C.
- Cuando la temperatura ambiente esté por debajo de 0 °C, el agua restante del equipo debe drenarse completamente para evitar que la agua de las tuberías se congele y dañe las tuberías.
|
