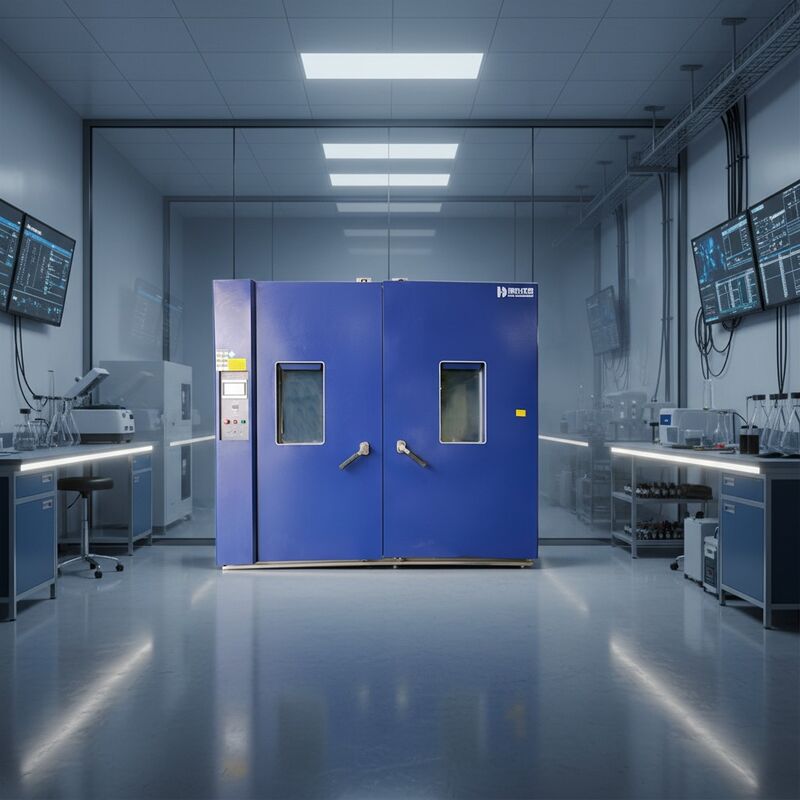

Prueba de humedad Cámara de humedad y temperatura de alarma de nivel de agua baja y vacía
Cámara de temperatura y humedad.pdf
Descargar:Cámara de temperatura y humedad.pdf
Función y aplicación:
Prueba de humedad Alarma de nivel de agua bajo y vacío Temperatura Cámara de humedades principalmente para probar y determinar los parámetros y el rendimiento de productos eléctricos, electrónicos, productos químicos y materiales ante el cambio del entorno en pruebas de alta temperatura, baja temperatura o constantes. Puede simular diferentes condiciones ambientales (temperatura y humedad) en un producto o material. Es apropiado para probar el rendimiento del material, como resistir el calor, resistir el secado y resistir el frío. Es ampliamente aplicable a la industria aeronáutica, la industria del automóvil, los semiconductores, los productos químicos, la farmacia, los productos alimenticios, la industria de electrodomésticos y el campo de la investigación científica.
Estructura y Características:
1.La cámara de humedad y temperatura se compone de la cámara, los sistemas de refrigeración, los sistemas de calefacción, el sistema de circulación de aire y el sistema de control.
2.La cámara de trabajo está hecha de material de acero inoxidable SUS#304 de alta calidad, la carcasa exterior adopta una placa de acero A3 y pulverización electrostática de superficie.
3.El sistema de aislamiento utiliza lana de fibra de vidrio superfina o espuma de poliuretano para garantizar la temperatura del interior de la cámara.
4.El control de temperatura y humedad adopta el controlador de temperatura y humedad de pantalla táctil programable TEMI880 importado de Corea, con cálculo automático de la función PID.
5.Adopta el método de humidificación por vapor, circuito automático de circulación de agua, con funciones de llenado automático de agua.
6.El sistema de refrigeración adopta el original de Francia ".teccumseh"Unidad de refrigeración y juegos completos de piezas de refrigeración.
7.Sensor PT100 de modo de entrada.
8.El sistema de calentamiento, calentamiento, deshumidificación y humidificación se puede operar de forma independiente para reducir el costo de las pruebas, extender la vida útil de la máquina y disminuir la tasa de fallas.
Características estándar:
- Acero inoxidable # 304 para interior.
- Pintar acero para exterior.
- Puerta con aislamiento de espuma para mayor rigidez y larga vida útil.
- Tanque de agua de plástico de fácil mantenimiento.
- Ventana de observación con función antiescarcha.
- Sistema de refrigeración de alto rendimiento.
- Interfaz de usuario sencilla para el controlador PLC TEMI-880
- Un puerto de cable de 100 mm/especificado por el cliente
- Incluye un estante, carga de 10 kg y 4 ruedas.
- Furgoneta Tipo Sirocco,L134,Ventilador
- Humidificador de acero inoxidable controlado por PID
- Refrigerante DuPont R-404A [sin flúor] / 23 para temperaturas inferiores a -40 °C
- Puerto USB para salida de datos
- Lámparas interiores antiexplosivas.
- Los registradores gráficos de registro de datos, los registradores sin papel almacenaron datos en el PLC.
2. Especificaciones:
Rango – 40 a 150°C
|
Temperatura/Humedad
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Sólo temporal
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Rango de temperatura:
|
-40°C~150°C
|
|
Capacidad de enfriamiento
|
~ 2kW a -20°C
|
~ 2,5 kW a -20°C
|
~ 4,5 kW a -20°C
|
| |
~ 5,5 kW a -20°C
|
~ 8kW a -20°C
|
~ 8,5 kW a - -20°C
|
|
Sistema de calefacción
|
~ 5 kilovatios
|
~ 5 kilovatios
|
~ 5,5 kilovatios
|
| |
~6,5 kilovatios
|
~ 8,5 kilovatios
|
~ 9 kilovatios
|
|
Fluctuación de temperatura:
|
±0,5 °C
|
|
gradiente de temperatura:
|
±0,5°C～±0,2°C
|
|
Tasa de calentamiento†:
|
≥3 ℃ / min promedio (modelo avanzado 5 – 15 ℃ / min)
|
|
Tasa de enfriamiento†:
|
≥1℃/min promedio (modelo avanzado 5 - 15℃/min)
|
|
Rango de humedad:
|
10％～95％RH (consulte el diagrama del rango de humedad normal)
|
|
Fluctuación de la humedad:
|
±1,5％HR～±2,0％RH
|
|
gradiente de humedad:
|
±3% HR
|
|
Dimensiones
|
|
Dimensiones del espacio de trabajo
(Ancho x Fondo x Alto) mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensiones exteriores
(Ancho x Fondo x Alto) mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Requisitos del sitio
|
|
Suministro Eléctrico:
|
208V 3Ø 60Hz o 230V 3Ø 60Hz (específico del cliente)
|
|
Humedad Agua
|
Agua destilada
|
|
Drenaje de condensado:
|
Conexión de manguera de 1/2" (drenaje por gravedad)
|
Rango – 70 a 150°C
|
Temperatura/Humedad
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Sólo temporal
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Rango de temperatura:
|
-70°C~150°C
|
|
Capacidad de enfriamiento
|
~ 2,5 kW a -50°C
|
~ 3kW a -50°C
|
~ 5kW a -50°C
|
| |
~ 6,5 kW a -50°C
|
~ 8,5 kW a -50°C
|
~ 9kW a - -50°C
|
|
Sistema de calefacción
|
~ 5 kilovatios
|
~ 5 kilovatios
|
~ 5,5 kilovatios
|
| |
~6,5 kilovatios
|
~ 8,5 kilovatios
|
~ 9 kilovatios
|
|
Fluctuación de temperatura:
|
±0,5 °C
|
|
gradiente de temperatura:
|
±0,5°C～±0,2°C
|
|
Tasa de calentamiento†:
|
≥3 ℃ / min promedio (modelo avanzado 5 – 15 ℃ / min)
|
|
Tasa de enfriamiento†:
|
≥1℃/min promedio (modelo avanzado 5 - 15℃/min)
|
|
Rango de humedad:
|
10％～95％RH (consulte el diagrama del rango de humedad normal)
|
|
Fluctuación de la humedad:
|
±1,5％HR～±2,0％RH
|
|
gradiente de humedad:
|
±3% HR
|
|
Dimensiones
|
|
Dimensiones del espacio de trabajo
(Ancho x Fondo x Alto) mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensiones exteriores
(Ancho x Fondo x Alto) mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Requisitos del sitio
|
|
Suministro Eléctrico:
|
208V 3Ø 60Hz o 230V 3Ø 60Hz (específico del cliente)
|
|
Humedad Agua
|
Agua destilada
|
|
Drenaje de condensado:
|
Conexión de manguera de 1/2" (drenaje por gravedad)
|
3. Rendimiento de la cámara de prueba de estabilidad, alta, baja temperatura y humedad:
Obtenga una evaluación de desempeño para ayudarlo a proporcionarle las cámaras adecuadas.
Para garantizar mejor el rendimiento de su aplicación de ciclos de temperatura y humedad, Haida puede proporcionar un cálculo de rendimiento garantizado basado en los requisitos presentados.
Utilice estas preguntas a continuación como guía para definir su plan de prueba. Luego puede proporcionar esta información a nuestro asesor de laboratorio o enviarnos un correo electrónico para que nuestro asesor de laboratorio la revise. Se le proporcionará un modelo recomendado con el tamaño de refrigeración adecuado.
Características:
1.No corrosivo
2.Altamente eficiente
3. Larga vida útil
4.Diseño perfecto
5.Construcción robusta
6.Circulación de aire para un flujo de aire uniforme dentro de la cámara interior
7.La temperatura y la humedad se controlarán de forma independiente.
8.Adopta refrigerante ambientalmente
Accesorios opcionales:
1. Controlador de temperatura programable con pantalla táctil "OYO" importado de Japón/controlador de temperatura programable con pantalla táctil importado de Japón
2.Compresores de refrigeración semicerrados "Copeland" de Alemania
3.Puerto RS485 y comunicación
4. Orificio de prueba de temperatura
5.Estantes adicionales
Opciones de sistema y rendimiento
- Humedad baja y ultrabaja Amplía el rango de control de humedad. (Diagrama del rango de humedad normal)
- Sistema de refrigeración por agua.
- La purga de aire seco mantiene la humedad en la cámara extremadamente baja purgando a -40 °C. Se requiere suministro de aire comprimido
- Estantes adicionales, carga de 50 Kg.
- Puertos de cable con conector de silicona flexible, 50, 100, 150 mm o diámetros específicos del cliente
(Diagrama del rango de humedad normal)
4. vista:
(El diseño de refrigeración avanzado es especialmente compacto para las cámaras de la serie HD)
