Datos del producto:
|
Max. Un derrame: | 650m m (incluya el accesorio) | Velocidad de ensayo: | 20-300mm/min (ajustado por el botón) |
---|---|---|---|
El motor: | Motor servo de Panasonic | ¿Qué quieres decir?: | Alto tornillo exacto de la bola |
El poder: | 1∮, AC220V, 50HZ | Peso: | Approx.36kg |
Resaltar: | equipo de prueba universal,Equipos de prueba extensibles |

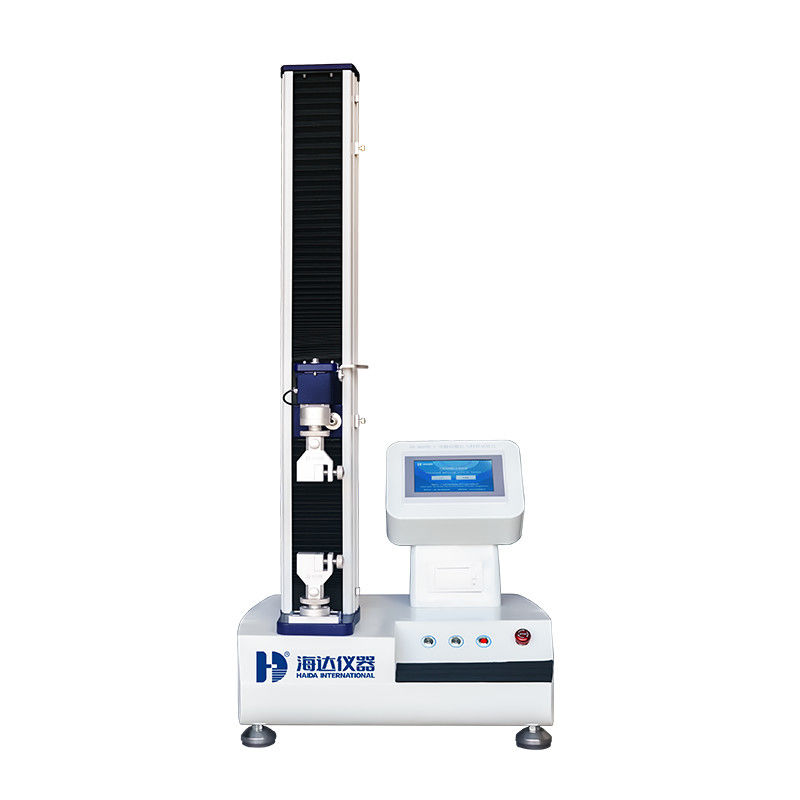

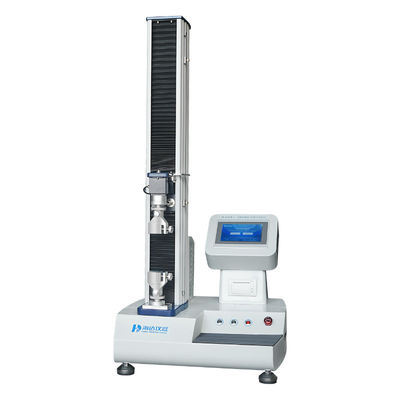

Máquina / equipo para probar la resistencia a la tracción de la peeling adhesiva con control por ordenador
Aplicación
Los probadores de resistencia a la tracción son económicos pero de alto nivel de función ampliamente utilizados para pruebas de tensión, compresión, flexión y corte de todo tipo de materiales.
El objeto de la prueba
Tester de carga de compresión con celda de bajo ciclo de prueba de fatiga Tester de resistencia a la tracción aplicado principalmente para probar los materiales metálicos y no metálicos como caucho, plástico, alambre y cable, cable de fibra óptica,cinturones de seguridad, cinturón de seguridad, cinturón de cuero, materiales compuestos, perfiles de plástico, membrana impermeable, acero, cobre, perfiles, acero de resorte, acero rodante, acero inoxidable, piezas fundidas, acero, acero,tensión de alambre de metales no ferrosos, compresión, flexión, cizallamiento, extirpación, desgarro, extensión de otros dos ensayos.
1. Esta máquina adopta cilindro de aceite en la estructura de tipo de fondo, carga hidráulica, muestra de sujeción hidráulica.
2. sellamiento de liquidez de aceite en lugar de sellamiento de anillo O. Mantenga la carga del cilindro estable y libre de mantenimiento.
3- Control de carga de válvulas hidráulicas manuales, proporcionan la alta eficiencia de las pruebas comunes.
4Capacidad de carga de 300KN a 2000KN.
Principales características
※ Alta precisión Célula de carga, codificador y extensómetro opcional para probar la fuerza, desplazamiento y extensión.
※ Control de velocidad por servo de 0,01 mm/min a 500 mm/min mediante servomotor.
※ Fácil de instalar muchos tipos de agarres de prueba y accesorios para hacer muchos tipos de prueba
※ Resultado de prueba en tiempo real e indicación del valor máximo. Curva de desplazamiento de fuerza y de extensión de fuerza que muestra la función de opción.
※ Guardar datos e imprimir resultados de prueba por Mini-impresora opcionalmente.
※ Dos tipos de usuario administrar el sistema para el operador común y el administrador del sistema
※ Opción de conexión Ethernet y interfaz de ordenador para conectarse a PC o Laptop mediante la adición de software,
※ Se puede configurar un control por ordenador 3 cerrado circuito servo máquina de ensayo de control por carga, desplazamiento y extensión
Accesorios estándar
Encoder instalado, célula de carga instalada; Servomotor incorporado; Tarjeta de control y unidad de visualización;Agarre de tensión plana; Placas de compresión; Herramienta de instalación y cables.
Accesorios opcionales
Extensómetro de tipo de estensímetro, Extensómetro de gran deformación;Interfaz y software de ordenador;Computador, sistema operativo Windows, impresora;
Resumen técnico
ProLine está disponible con velocidades de ensayo de 0,0005 a 1500 mm/min, dependiendo del tipo.
Además, se admiten cargas de ensayo de hasta el 110% de la carga nominal de la máquina para compensar las combinaciones pesadas de accesorios de ensayo,Accesorios, etc..
ProLine está disponible para cargas de ensayo de hasta 100 kN y con alturas de área de ensayo de 1050 mm a 1450 mm.
ProLine se puede operar con PCs o portátiles comerciales estándar y no requiere tarjeta de expansión especial.
Parámetros técnicos
Las partidas | Especificación |
Sensor de la misma | Celular de carga de Celtron |
Capacidad | 10,20,50,100,200kg |
Cambio de unidad | G, KG, N, LB |
Display dispositivo | PC y LCD |
Resolución | 1/250,000 |
Precisión | ± 0,5% |
Max. Un derrame | 1000 mm (incluido el accesorio) |
Velocidad de ensayo | 0.1 a 500 mm/min (ajustable) |
El motor | Servo motor de Panasonic |
¿Qué quieres decir? | Parafusos de bolas de alta precisión |
Precisión de elongación | 0.001 mm |
El poder | 220 V, 50 Hz |
Peso | Aproximadamente 75 kg |
Accesorios | Un conjunto de abrazaderas, un conjunto de computadoras Lenovo, un CD de software en inglés, un CD de vídeo de operación, un manual de usuario en inglés |
Teoría de las pruebas
La muestra se sujetó entre dos abrazaderas abrazaderas, dos abrazaderas movimiento relativo, moviendo la carpeta se encuentra en la cabeza de la fuerza del sensor y la máquina sensor de desplazamiento incorporado,recogidos durante el cambio de valor de la fuerza de ensayo y el desplazamiento, para calcular la resistencia a la tracción, el desgarro, la tasa de deformación y otros indicadores de rendimiento de la muestra.
Corrección de velocidad:
1En primer lugar, se registra la posición inicial del brazo transversal de la máquina, se selecciona el valor de velocidad en el panel de control (usando una regla recta que mide la carrera transversal estándar del brazo).
2. El arranque mientras el cronómetro electrónico comienza a contar la estación durante un minuto, el cronómetro hora de llegada mientras se presiona el botón para detener la máquina,de acuerdo con el cronómetro de registro de tiempo el valor de la tracción del brazo cruzado es la velocidad por minuto (mm / min), observando el valor de la diferencia de trazo transversal Tam y la regla de la recta y calculando el valor de error de trazo transversal del brazo no debe exceder del ± 1%.
Precisión del alineamiento
1) para encontrar el cuerpo del positivo preliminar
2) alineación de precisión de la máquina de ensayo de tracción
Después de verter sólidos de nueces de pies, antes de que el cemento no esté seco, no se permite apretar la nuez y los pies comienzan a probar la máquina.(El tiempo de secado del cemento es generalmente inferior a 10-15 días) después de que el cemento esté completamente seco, apretar los pies de suerte de la tuerca en la precisión de la instalación de la máquina de ensayo para la revisión, si la precisión de alineación es consistente.
Mantenimiento de la máquina
Compruebe regularmente las partes de la mandíbula de los tornillos, si se encuentra suelto, apretar a tiempo;
La superficie deslizante de la placa de incrustación y la superficie de contacto del revestimiento de la ranura de la cola de paloma en el revestimiento deben mantenerse limpias, revestidas regularmente con una fina capa de grasa MoS2 (disulfuro de molibdeno).
Verifique regularmente la rueda dentada del accionamiento y, si se encuentra suelta, coloque el tensor para volver a tensarlo.
