Datos del producto:
|
Usage: | High and Low Temperature Thermal Shock Test Chamber | High temp. exposure range*1: | +60~ to +200°C |
---|---|---|---|
Low temp. exposure range*1: | -65to 0 °C | Temporeros. fluctuación *2: | ±1.8°C |
Precaliente el límite superior: | +200°C | Temporeros. caliente para arriba time*3: | Temporeros ambiente. a +200°C dentro de 30min |
Prerefrigere un límite más bajo: | -65°C | Temporeros. tire del tiempo muerto *3: | Temporeros ambiente. a -65°C dentro de 70min |
Temporeros. tiempo de recuperación: | En el plazo de 10 Min. | Material externo: | Cold-rolled moho-impermeabilizó la placa de acero |
Material de la zona de pruebas: | Acero inoxidable SUS304 | Refrigerador: | Cambiador de calor soldado con autógena de la placa del acero inoxidable |
Circulador del aire: | Fan del siroco | Una unidad de conducción más húmeda: | Cilindro del aire |
Condiciones ambiente permisibles: | +5~30°C | Fuente de alimentación: | AC380V, 50/60Hz, trifásico, 30A |
Abastecimiento de agua de enfriamiento pressure*6: | 02~0.4Mpa | Abastecimiento de agua de enfriamiento rate*6: | ³ /h de los 8m |
Temporeros de agua de funcionamiento de enfriamiento. gama: | °C +18 a 23 | Nivel de ruidos: | el DB 70 o baja |
uso: | cámara del choque termal | ||
Alta luz: | Medio Ambiente equipo de prueba,Cámara de prueba ambiental |

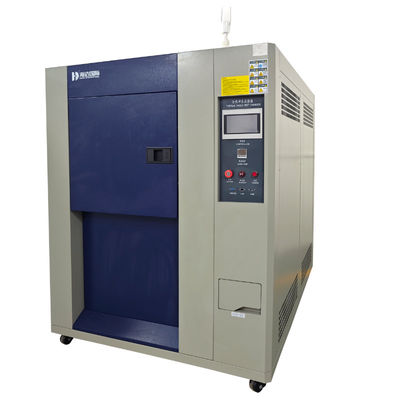

Probador de alta temperatura bajo del choque termal de la prueba de la seguridad modificado para requisitos particulares
1. Descripción:
La cámara alta-baja de la prueba ambiental del choque termal de la temperatura de la Tres-zona ocurre cuando una pendiente termal hace diversas partes de un objeto ampliarse por diversas cantidades. Esta extensión diferenciada se puede entender en términos de tensión o de la tensión, equivalente. En algún momento, esta tensión puede exceder la fuerza del material, haciendo una grieta formar. Si nada para esta grieta de la propagación a través del material, hará la estructura del objeto fallar.
sistema de aire acondicionado 2.the
. el control de aire: circulación de la ventilación forzada, método del termóstato de la balanza (BTC). Este método no sólo refiere al caso del sistema de enfriamiento para el funcionamiento continuo, el sistema de control según el punto de ajuste de la temperatura del calentador para controlar la salida de los resultados automáticamente calculando salida del PID, y alcanza en última instancia un equilibrio dinámico.
. los medios de circulación del aire: construido entre el conducto de la fan de la circulación de aire y el de eje largo del acero inoxidable, el uso de refrigeradores económicos de energía y el sistema de regla, por el ventilador eficaz y eficiente del intercambio de calor, alcanzar el propósito del cambio de temperatura. Por el perno de ajuste del mercado de aire ajustable, mejorando de tal modo perceptiblemente la uniformidad de la temperatura de la cámara;
. el método de la refrigeración por aire: cambiador de calor gradual del aire del diafragma.
. la calefacción por aire: Calentador eléctrico del cromo del níquel de la calidad de Watkins.
3. Especificaciones de la cámara alta-baja de la prueba de choque termal de la temperatura de la Tres-zona:
Sistema |
prueba de la Dos-zona mediante una transferencia más húmeda |
|||||||
cámara de la Tres-zona |
||||||||
Modelo |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Modificado para requisitos particulares |
|||||
Funcionamiento |
Zona de pruebas |
De alta temperatura. exposición range*1 |
+60~ a +200°C |
|||||
A baja temperatura. exposición range*1 |
°C de -65to 0 |
|||||||
Temporeros. fluctuación *2 |
±1.8°C |
|||||||
Cámara caliente |
Precaliente el límite superior |
+200°C |
||||||
Temporeros. caliente para arriba time*3 |
Temporeros ambiente. a +200°C dentro de 30min |
|||||||
Cámara fría |
Prerefrigere un límite más bajo |
-65°C |
||||||
Temporeros. tire del tiempo muerto *3 |
Temporeros ambiente. a -65°C dentro de 70min |
|||||||
Temporeros. recuperación (2-zone) |
Condiciones de la recuperación |
Dos-zona: De alta temperatura. minuto de la exposición +125°C 30, a baja temperatura. minuto de la exposición -40°C 30; Espécimen 6,5 kilogramo (cesta 1.5kg del espécimen) |
||||||
Temporeros. tiempo de recuperación |
En el plazo de 10 Min. |
|||||||
Construcción |
Material externo |
Cold-rolled moho-impermeabilizó la placa de acero |
||||||
Material de la zona de pruebas |
Acero inoxidable SUS304 |
|||||||
Door*4 |
La puerta manual con desbloquea el botón |
|||||||
Calentador |
Calentador del alambre de la tira |
|||||||
Unidad de refrigeración |
System*5 |
Sistema de refrigeración mecánico de la cascada |
||||||
Compresor |
Compresor sellado herméticamente de la voluta |
|||||||
Mecanismo de la extensión |
Válvula electrónica de la extensión |
|||||||
Refrigerante |
Lado de alta temperatura: R404A, lado a baja temperatura R23 |
|||||||
Refrigerador |
Cambiador de calor soldado con autógena de la placa del acero inoxidable |
|||||||
Circulador del aire |
Fan del siroco |
|||||||
Una unidad de conducción más húmeda |
Cilindro del aire |
|||||||
Colocaciones |
Puerto del cable con el diámetro 100m m en el lado izquierdo (el lado derecho y el tamaño específico del diámetro están disponibles como opciones), terminal de control de la fuente de alimentación del espécimen |
|||||||
Dimensiones interiores (W x H x D) |
350 X.400 x 350 |
500 x 450 x 450 |
Modificado para requisitos particulares |
|||||
Capacidad de la zona de pruebas |
50L |
100L |
Modificado para requisitos particulares |
|||||
Carga de la zona de pruebas |
5 kilogramos |
10 kilogramos |
Modificado para requisitos particulares |
|||||
Dimensiones exteriores (W x H x D) |
1230 x 1830 x 1270 |
1380 el x an o 80 x 1370 |
Modificado para requisitos particulares |
|||||
Peso |
800kg |
1100kg |
N/A |
|||||
Requisitos para uso general
|
Condiciones ambiente permisibles |
+5~30°C |
||||||
Fuente de alimentación |
AC380V, 50/60Hz, trifásico, 30A |
|||||||
Abastecimiento de agua de enfriamiento pressure*6 |
02~0.4Mpa |
|||||||
Abastecimiento de agua de enfriamiento rate*6 |
³ /h de los 8m |
|||||||
Temporeros de agua de funcionamiento de enfriamiento. gama |
°C +18 a 23 |
|||||||
Nivel de ruidos |
el DB 70 o baja |
5.Notes
. Si se requiere el límite más bajo de la gama da alta temperatura de la exposición + el 60°C o el límite más bajo -60°C de la gama a baja temperatura de la exposición, seleccione por favor “la opción de la exposición de la ambiente-temperatura”
. Si la necesidad de la fluctuación de los temporeros debajo de ±1.8°C selecciona por favor el “paquete a baja temperatura de la fluctuación”
. El calentamiento de la temperatura/el tiempo muerto del tirón es aplicables solamente durante la operación independiente de la cámara
. Si la puerta deslizante automáticamente actuada requerida, selecciona por favor “automáticamente el paquete de la puerta”
. Condensador refrigerado/condensador refrigerado por agua ambos disponibles
. Apliqúese en condensador refrigerado por agua solamente
6. Dispositivos de seguridad de la cámara alta-baja de la prueba de choque termal de la temperatura de la Tres-zona:
. Interruptor de la protección del sobrecalentamiento de la cámara caliente
. Interruptor frío de la protección del sobrecalentamiento de la cámara
. Alarma distribuidora de la sobrecarga del aire
. Protector alto-bajo de la presión del refrigerador
. Interruptor de la temperatura del compresor
. Interruptor de presión de aire
. Fusible
. Retransmisión de la suspensión de agua (especificación refrigerada por agua solamente)
. Disyuntor del compresor
. Disyuntor del calentador
. El sobrecalentamiento de la zona de pruebas/enfría demasiado al protector
. Válvula de la purgación del aire
7.Control
(Sistema interactivo de la pantalla táctil del LCD color)
Operación y ajustes simplificados por el uso de una exhibición del LCD de la pantalla táctil (las instrucciones exhibieron en pantalla). En-aglance la confirmación de los modelos de prueba, de las temperaturas de la zona de pruebas, de los ciclos de la temperatura, y de las exhibiciones del gráfico de la tendencia.
Determinación |
Entrada dominante interactiva del panel táctil |
Exhibición |
LCD (5,7 pulgadas) |
Función del control de la temperatura |
Zona de pruebas: temporeros de la exposición. Cámara caliente: precalentamiento de temporeros. Cámara fría: temporeros de prerefrigeración. |
Control del PID |
|
Gama de temperaturas de la precolocación |
Temperatura alta: 60 to200'C Baja temperatura: -78 a 0' C |
Resolución del ajuste |
1' C |
Entrada |
Tipo T (cobre/Cobre-níquel) del termopar |
Gamas del ajuste y de la indicación |
Tiempo de la precolocación: 0 Min. a 99 horas y 59 Min. Ciclo de la precolocación: 1 a 9.999 ciclos |
Función accesoria |
Precolocación del contador de tiempo El sobrecalentamiento enfría demasiado la protección Selección de la recuperación del apagón Ajuste del tiempo de recuperación de la temperatura Memoria del programa Cierre automático del poder Exhibición programada del tiempo Pruebe la selección de modo de la realización Tienda el gráfico Alarme la exhibición de la historia Calibración del sensor Comunicación de RS-232/USB |
acciones del mantenimiento de las cámaras del choque 8.Thermal
. una opción razonable de la ubicación de la instalación para instalar medidas: seco, que no gotea de lugar de la lluvia y de la nieve.
. las medidas de la inspección calificadas a mano para los materiales de aislamiento son diariamente tubo de vapor quebrado se bloquean para la tecnología técnica de la confirmación y de la disposición.
. la alarma se puede instalar como el escape del vapor o estado condicional del poder-apagado del sonido de la alarma y dispositivo de la luz del pequeño para facilitar la tenencia del descubrimiento de congelación de las medidas del riesgo y del remedio oportuno.
. equipe las medidas de la inspección del mantenimiento por el área responsable de la inspección regular por una ruta predeterminada de la inspección. Para comprobar la inspección del aislamiento de la válvula de la tubería es normal, la incubadora es normal, los medios hidrofóbicos son normales, el empaquetado del material de aislamiento térmico es fuente de alimentación intacta, eléctrica de la calefacción y otros componentes son normales.
El Triceratops Animatronic del cliente de la simulación se cubre con la película de la burbuja de aire antes de puesto les en el caso de madera, que no sólo tiene buena amortiguación de choque, resistencia de impacto, soldadura y también tiene las ventajas de la corrosión no tóxica, inodora, de la humedad, de la buena transparencia etc.
Si usted hace frente a cualesquiera problemas en futuro durante proceso de la prueba prometemos que le daremos una contestación en el plazo de 48 horas y la solución proporciona en el plazo de 3 días laborables. Podemos ofrecer el vídeo de la operación y la operación inglesa muanual. Podemos proporcionar videoconferencia. Si los clientes requieren servicio in situ, los gastos de desplazamiento del transporte y serán llevados por el cliente.
. Preservicio
24 horas de servicio online para su consultan.
La ayuda elige el modelo correcto, y una serie de servicio, persona, aconseja.
. Servicio medio
--Déle la mejor oferta
--Proporcione el descuento para el orden de muchos sistemas
--Haga la petición del cliente:
--Elija el término del pago usted convienent.
--Puntualmente la producción y la entrega, le informan a tiempo.
--Puede proporcionar valor de factura como usted como para disminuir su impuesto.
. Después de servicio de venta
--servicio de garantía de 1 año y todo el mantenimiento de la vida.
--Egineer técnico es avalible para trainning de ultramar.
--Libere el cambio para algunas piezas
--Técnicos teledirigidos consultan
--DVD libre de la instalación
--Plan de mantenimiento
. Compromiso:
Firmaremos una letra del compromiso mientras que firmamos el contrato, que mejorará su confianza a nosotros.
. Buen empaquetado:
Buen empaquetado: El Triceratops Animatronic del cliente de la simulación se cubre con la película de la burbuja de aire antes de puesto les en el caso de madera, que no sólo tiene buena amortiguación de choque, resistencia de impacto, soldadura y también tiene las ventajas de la corrosión no tóxica, inodora, de la humedad, de la buena transparencia etc.
¿Por qué elíjanos?
1. Los enchufes considerados de los países diferentes del servicio, cambian manualmente -voltaje de 110V a 220V, indicador del seguro.
2.Excellent después del servicio de venta:
18 meses de garantía. Además, podemos ayudarle a reparar su regulador del problema libremente, incluso él no somos de nuestra fábrica. Qué usted necesita hacer es enviarnos el regulador.
3.Commitment:
Firmaremos una letra del compromiso mientras que firmamos el contrato, que mejorará su confianza a nosotros.
empaquetado 4.Good:
El Triceratops Animatronic del cliente de la simulación se cubre con la película de la burbuja de aire antes de puesto les en el caso de madera, que no sólo tiene buena amortiguación de choque, resistencia de impacto, soldadura y también tiene las ventajas de la corrosión no tóxica, inodora, de la humedad, de la buena transparencia etc.
