Datos del producto:
|
De alta temperatura. exposición range*1: | +60~ a +200°C | A baja temperatura. exposición range*1: | °C de -65to 0 |
---|---|---|---|
Temporeros. fluctuación *2: | ±1.8°C | Precaliente el límite superior: | +200°C |
Temporeros. caliente para arriba time*3: | Temporeros ambiente. a +200°C dentro de 30min | Prerefrigere un límite más bajo: | -65°C |
Temporeros. tiempo muerto *3 del tirón: | Temporeros ambiente. a -65°C dentro de 70min | Temporeros. tiempo de recuperación: | Dentro de 10 mínimos. |
Material externo: | Cold-rolled moho-impermeabilizó la placa de acero | Refrigerador: | Cambiador de calor soldado con autógena de acero inoxidable de la placa |
Fuente de alimentación: | AC380V, 50/60Hz, trifásico, 30A | Abastecimiento de agua de enfriamiento pressure*6: | 02~0.4Mpa |
Abastecimiento de agua de enfriamiento rate*6: | ³ /h de los 8m | Temporeros de agua de funcionamiento de enfriamiento. gama: | °C +18 a 23 |
Alta luz: | equipo de laboratorio electrónico,equipo de la prueba de laboratorio |

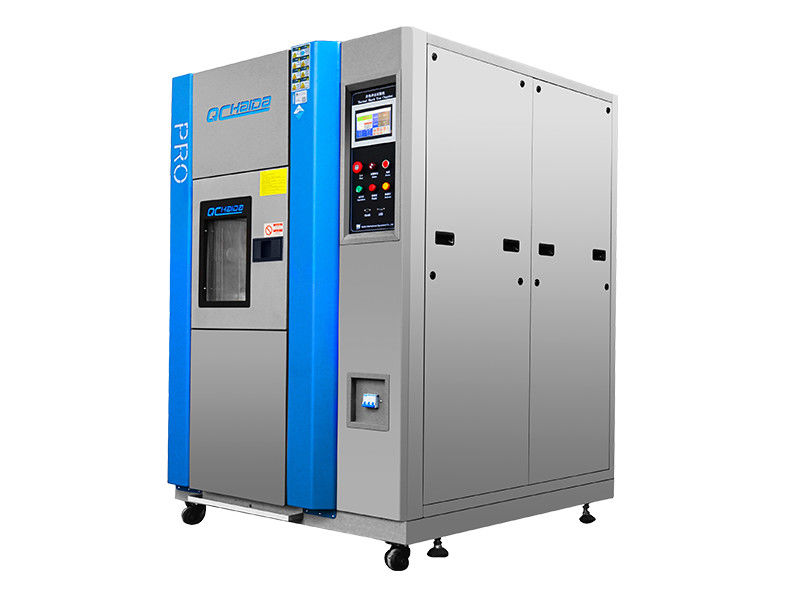

El prueba de laboratorio de tres zonas trabaja a máquina/el probador del choque termal con funciones seguras superiores
Descripción:
La cámara de la prueba de choque termal está según las exigencias, diseño y fabricación del consumidor de máquina convenientes para los productos y los componentes eléctricos y electrónicos del almacenamiento de la prueba de impacto de la temperatura del cielo y tierra y de la temperatura da alta temperatura o baja y del ambiente de prueba. Para los usuarios de la máquina (o de piezas), de aparatos eléctricos, de instrumentos, de materiales, de la capa, de la capa, del etc para la prueba acelerada correspondiente del ambiente del clima, de la muestra (s) a la muestra (s) o del comportamiento de la prueba.
Cumpla el estándar:
Método de prueba GB/T2423.1 en la baja temperatura; Método de prueba de alta temperatura GB/T2423.2;
Prueba de la temperatura GB/T2423.22; Prueba de impacto de la temperatura GJB150.5;
Prueba de impacto de la temperatura GJB360.7-87; GJB367.2-87, prueba de impacto de 405 temperaturas.
Cámara de la prueba de la temperatura de la serie de la cámara SJ/y73 T10186-91 de la prueba de la temperatura de la serie de SJ/y73 T10187-91
Método de prueba de cambios de temperatura de GB/T2424.13 N_ - del _IEC68-2-14 método de prueba 2002 para la pauta de la prueba del cambio de temperatura
Reglas generales de las piezas de automóvil de la prueba de erosión de la temperatura GB/T2423.22-2002 QC/T17-92
Conector eléctrico termal del programa de prueba de choque EIA364-32 (ciclo de la temperatura) y zócalo de la evaluación del impacto ambiental
Características:
1. el equipo del mezclador en la caja da alta temperatura, caja de la baja temperatura, caja de la prueba de tres porciones, adopta las estructuras termales únicas y el efecto del almacenaje del calor, perfectamente aún, el objeto bajo prueba en la prueba del uso del camino que cambia caliente y frío serán viento frío, zona de pruebas caliente de impacto de la prueba de la importación caliente y fría de la temperatura.
2. Adopta el aparato de medición más avanzado para el mezclador, regulador grande del LCD color UTILIZA un tipo persona-máquina regulador del interfaz persona-máquina del LCD, operación simple del diálogo del tacto, aprende fácil, estable y confiable, la exhibición inglesa la curva de las condiciones, del instrumento y del ajuste del proceso de la operación de sistema completo.
3. Pedazos con el ajuste independiente de la especificación de prueba 96, tiempo del impacto 999 horas 59 minutos, ciclo 1 ~ 999 veces se pueden fijar, que pueden realizar la operación de máquina automática, el grado más grande de automatización, reducen la carga de trabajo, personal de explotación pueden correr automáticamente para comenzar, parar el trabajo en cualquier momento;
4. Los pedazos pueden ser temperatura alta independiente del ajuste, baja temperatura e impacto caliente y frío la función de tres diversas condiciones, y se realizan en la condición fría y caliente del choque, pueden elegir la ranura dos o la ranura tres y el choque frío, función del impacto del choque termal, tiene la función de la máquina de prueba de la temperatura del cielo y tierra.
5. Los pedazos tienen pieza del circuito de sistema de la precisión completamente automática, alta, cualquier acción y son completamente manija de la cerradura de P.L.C, toda adoptar el control de encaminamiento automático de P.I.D, precisión del control de la temperatura son altos.
6. el diseño científico avanzado del lazo de la circulación de aire, hace uniformidad interior de la temperatura, evita cualquier esquina; El dispositivo de protección completo de seguridad, evitar cualquier peligro ocultado seguridad posible, asegura la confiabilidad a largo plazo del equipo
7. Mercado del mezclador en la época sabida gusto de vuelta de 10 segundos, tiempo del control de la detección del aire y del interruptor del cuerpo de la válvula reguladora de recuperación frío de la temperatura del choque del calor por 5 minutos.
8. Las demostraciones de la exhibición y de la curva del estado de la operación, una excepción ocurren, la pantalla exhibió inmediatamente automáticamente el punto de la falta y las razones y proporciona métodos de localización de averías, y encontró que la energía de entrada no es estable, con el dispositivo de la parada de emergencia.
9. El sistema de refrigeración del mezclador usando diseño de sistemas criogénico eficiente traslapado complejo del lazo, sistema de refrigeración por Europa y el compresor importado Estados Unidos, y usar la protección del medio ambiente verde del coeficiente del ozono es cero (HFC) R507 refrigerante, R23.
10. Función de la protección de seguridad: sobre la protección actual, protección de la salida, sobrecarga del circuito de control, protección del cortocircuito, protección del compresor, conectando a tierra la protección, protección de sobrecalentamiento, alarma, aviso de la voz, y así sucesivamente.
Especificaciones
Sistema |
prueba de la Dos-zona mediante una transferencia más húmeda |
|||||||
cámara de la Tres-zona |
||||||||
Modelo |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Modificado para requisitos particulares |
|||||
Funcionamiento |
Zona de pruebas |
De alta temperatura. exposición range*1 |
+60~ a +200°C |
|||||
A baja temperatura. exposición range*1 |
°C de -65to 0 |
|||||||
Temporeros. fluctuación *2 |
±1.8°C |
|||||||
Cámara caliente |
Precaliente el límite superior |
+200°C |
||||||
Temporeros. caliente para arriba time*3 |
Temporeros ambiente. a +200°C dentro de 30min |
|||||||
Cámara fría |
Prerefrigere un límite más bajo |
-65°C |
||||||
Temporeros. tiempo muerto *3 del tirón |
Temporeros ambiente. a -65°C dentro de 70min |
|||||||
Temporeros. recuperación (2-zone) |
Condiciones de la recuperación |
Dos-zona: De alta temperatura. minuto de la exposición +125°C 30, a baja temperatura. minuto de la exposición -40°C 30; Espécimen 6,5 kilogramo (cesta 1.5kg del espécimen) |
||||||
Temporeros. tiempo de recuperación |
Dentro de 10 mínimos. |
|||||||
Construcción |
Material externo |
Cold-rolled moho-impermeabilizó la placa de acero |
||||||
Material de la zona de pruebas |
Acero inoxidable SUS304 |
|||||||
Door*4 |
La puerta manual con desbloquea el botón |
|||||||
Calentador |
Calentador del alambre de la tira |
|||||||
Unidad de refrigeración |
System*5 |
Sistema de refrigeración mecánico de la cascada |
||||||
Compresor |
Compresor sellado herméticamente de la voluta |
|||||||
Mecanismo de la extensión |
Válvula electrónica de la extensión |
|||||||
Refrigerante |
Lado de alta temperatura: R404A, lado a baja temperatura R23 |
|||||||
Refrigerador |
Cambiador de calor soldado con autógena de acero inoxidable de la placa |
|||||||
Circulador del aire |
Fan del siroco |
|||||||
Unidad de conducción del apagador |
Cilindro del aire |
|||||||
Colocaciones |
Puerto del cable con el diámetro 100m m en el lado izquierdo (el lado derecho y el tamaño específico del diámetro están disponibles como opciones), terminal de control de la fuente de alimentación del espécimen |
|||||||
Dimensiones interiores (W x H x D) |
350 X.400 x 350 |
500 x 450 x 450 |
Modificado para requisitos particulares |
|||||
Capacidad de la zona de pruebas |
50L |
100L |
Modificado para requisitos particulares |
|||||
Carga de la zona de pruebas |
5 kilogramos |
10 kilogramos |
Modificado para requisitos particulares |
|||||
Dimensiones exteriores (W x H x D) |
1230 x 1830 x 1270 |
1380 el x an o 80 x 1370 |
Modificado para requisitos particulares |
|||||
Peso |
800kg |
1100kg |
N/A |
|||||
Requisitos para uso general
|
Condiciones ambiente permisibles |
+5~30°C |
||||||
Fuente de alimentación |
AC380V, 50/60Hz, trifásico, 30A |
|||||||
Abastecimiento de agua de enfriamiento pressure*6 |
02~0.4Mpa |
|||||||
Abastecimiento de agua de enfriamiento rate*6 |
³ /h de los 8m |
|||||||
Temporeros de agua de funcionamiento de enfriamiento. gama |
°C +18 a 23 |
|||||||
Nivel de ruidos |
DB 70 o bajar |
Notas
1. Si se requiere el límite más bajo de la gama da alta temperatura de la exposición + el 60°C o el límite más bajo -60°C de la gama a baja temperatura de la exposición, seleccione por favor “la opción de la exposición de la ambiente-temperatura”
2. Si la necesidad de la fluctuación de los temporeros a ±1.8°C abajo selecciona por favor el “paquete a baja temperatura de la fluctuación”
3. El calentamiento de la temperatura/el tiempo muerto del tirón es aplicables solamente durante la operación independiente de la cámara
4. Si la puerta deslizante automáticamente actuada requerida, selecciona por favor “automáticamente el paquete de la puerta”
5. Condensador refrigerado/condensador refrigerado por agua disponible
6. Apliqúese en condensador refrigerado por agua solamente
Dispositivos de seguridad
