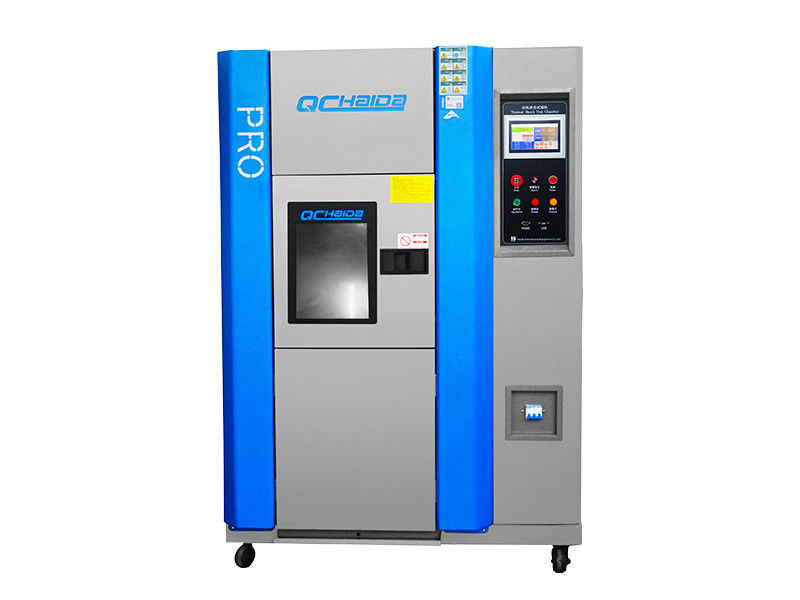

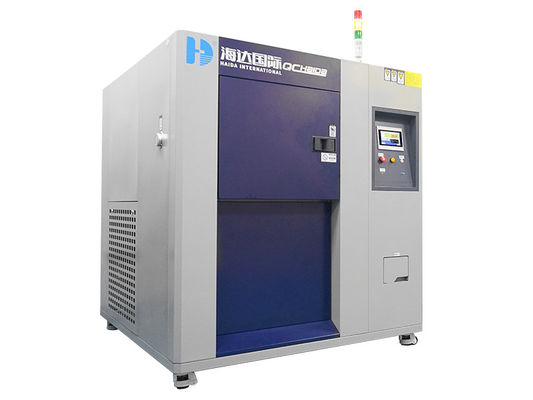

Cámara climática del choque del choque termal de la cámara del dispositivo adaptable de la batería
Choque termal Chamber.pdf
1. Descripción:
El dispositivo adaptable de la batería de la cámara del choque termal que es la cámara climática del choque aplica el componente eléctrico electrónico del instrumento cero de Yu, y los productos eléctricos, y plástico, e industria química, y la industria alimentaria, y tirón de la base de BGA, y del PWB, y microprocesador electrónico IC, e industrial farmacéutico magnético de la cerámica del semiconductor y los productos relacionados, el equipo adentro alrededor de temperatura de la atmósfera cambia agudamente las condiciones Xia de la prueba de adaptabilidad (impacto), del instrumento adaptado de Yu, y del instrumento, y eléctrico, y los productos electrónicos trabajan a máquina y las piezas, porque los cambios de la temperatura o las condiciones rápidos Xia de la pendiente llegó en varias ocasiones tirón y la salida de la extensión termal y de la contracción de Yu de los productos de cambios químicos o del daño de la comprobación
2. Especificaciones
| Dimensiones del taller (cm) |
50x50x60 |
60x60x70 |
60x70x70 |
80x80x80 |
100x100x100 |
| El espécimen móvil es puesto aparte el tamaño de marco (el cm) |
30x30x35 |
40x40x45 |
40x50x45 |
60x60x55 |
80x80x75 |
| Gama de temperaturas |
A: -20°C-150°C B: -40°C-150°C C: -60°C-150°C D: - 80°C-150°C |
| Fluctuación/uniformidad |
±0.5°C/±2°C |
| Tiempo de la conversión |
15s |
| Tiempo de recuperación |
minuto 5 |
| Hora necesaria para calentar |
RT °C~200°C≤30min |
| Hora necesaria para refrescarse |
RT °C~-45°C≤50min |
| La gama de temperaturas de la zona de la baja temperatura |
-°C 45 ~ -10°C |
| Control de alta temperatura |
RT+10°C ~°C 200 |
| El ruido de la máquina |
DBdel ≤72 (A) |
| Carga en el más grande |
≤20kg |
| Poder instalado equipo |
~22.5KW |
~26.5KW |
~28.5KW |
~32.5KW |
~38.5KW |
| material |
El estudio: # acero inoxidable del SUS 304 |
La pared externa: Placa fría coating/#SUS304 |
| Manera de ciclo del viento |
Tipo fan-de banda ancha centrífugo circulación del aire a presión |
| Manera de la refrigeración |
Refrigeración de la compresión de la sola etapa |
| Refrigerater |
Francés TECUMSEH |
| Refrigerantes |
Refrigerante de la protección del medio ambiente de R4O4A LOS E.E.U.U. Du Pont (R404A y R23) |
| Manera de condensación |
Refrigerado o refrigerado por agua |
| Calentador |
Calentador del alambre de la calefacción del cromo del níquel |
| Manera de Suplying del agua |
Abastecimiento de agua de ciclo automático |
| Instrumento de control |
OYO-8226P o HLS980 |
| Criterios de diseño |
GJB150.5 GJB360.7 GB/T2423.22 GB10589-89 GB11158-89 |
| Accesorios estándar |
1 observe la ventana (el vidrio endurecido cavidad de dos pisos),
1 50m m prueban el agujero en la izquierda,
1 lámpara interna de la cámara del PL,
2 que se pone aparte la muestra enmarcan
1 bolso de bulbo mojado y seco,
3 fusibles,
1 línea eléctrica.
|
| Dispositivo de seguridad |
Fusible-interruptor no- (sobrecarga del compresor,
voltaje alto-bajo refrigerante,
protección de la sobre-humedad y de la temperatura,
Interruptor de la protección, sistema de alarma de la parada del fusible
|
Notas
1. Si se requiere el límite más bajo de la gama da alta temperatura de la exposición + el 60°C o el límite más bajo -60°C de la gama a baja temperatura de la exposición, seleccione por favor “la opción de la exposición de la ambiente-temperatura”
2. Si la necesidad de la fluctuación de los temporeros debajo de ±1.8°C selecciona por favor el “paquete a baja temperatura de la fluctuación”
3. El calentamiento de la temperatura/el tiempo muerto del tirón es aplicables solamente durante la operación independiente de la cámara
4. Si la puerta deslizante automáticamente actuada requerida, selecciona por favor “automáticamente el paquete de la puerta”
5. Condensador refrigerado/condensador refrigerado por agua ambos disponibles
6. Apliqúese en condensador refrigerado por agua solamente
3. Dispositivos de seguridad o
1)Interruptor de la protección del sobrecalentamiento de la cámara caliente
2)Interruptor frío de la protección del sobrecalentamiento de la cámara
3)Alarma distribuidora de la sobrecarga del aire
4)Protector alto-bajo de la presión del refrigerador
5)Interruptor de la temperatura del compresor
6)Interruptor de presión de aire
7)Fusible
8)Retransmisión de la suspensión de agua (especificación refrigerada por agua solamente)
9)Disyuntor del compresor
10)Disyuntor del calentador
11)El sobrecalentamiento de la zona de pruebas/enfría demasiado al protector
12)Válvula de la purgación del aire
Control
Operación y ajustes simplificados por el uso de una exhibición del LCD de la pantalla táctil (las instrucciones exhibieron en pantalla). En-aglance la confirmación de los modelos de prueba, de las temperaturas de la zona de pruebas, de los ciclos de la temperatura, y de las exhibiciones del gráfico de la tendencia.
|
Determinación
|
Entrada dominante interactiva del panel táctil
|
|
Exhibición
|
LCD (5,7 pulgadas)
|
|
Función del control de la temperatura
|
Zona de pruebas: temporeros de la exposición.
Cámara caliente: precalentamiento de temporeros.
Cámara fría: temporeros de prerefrigeración.
|
|
Control del PID
|
|
Gama de temperaturas de la precolocación
|
Temperatura alta: 60 to200'C
Baja temperatura: -78 a 0' C
|
|
Resolución del ajuste
|
1' C
|
|
Entrada
|
Tipo T (cobre/Cobre-níquel) del termopar
|
|
Gamas del ajuste y de la indicación
|
Tiempo de la precolocación: 0 Min. a 99 horas y 59 Min.
Ciclo de la precolocación: 1 a 9.999 ciclos
|
|
Función accesoria
|
Precolocación del contador de tiempo
El sobrecalentamiento enfría demasiado la protección
Selección de la recuperación del apagón
Ajuste del tiempo de recuperación de la temperatura
Memoria del programa
Cierre automático del poder
Exhibición programada del tiempo
Pruebe la selección de modo de la realización
Tienda el gráfico
Alarme la exhibición de la historia
Calibración del sensor
Comunicación de RS-232/USB
|
4. visión:
Empaquetado y envío
El Triceratops Animatronic del cliente de la simulación se cubre con la película de la burbuja de aire antes de puesto les en el caso de madera, que no sólo tiene buena amortiguación de choque, resistencia de impacto, soldadura y también tiene las ventajas de la corrosión no tóxica, inodora, de la humedad, de la buena transparencia etc.
Nuestros servicios
Si usted hace frente a cualesquiera problemas en futuro durante proceso de la prueba prometemos que le daremos una contestación en el plazo de 48 horas y la solución proporciona en el plazo de 3 días laborables. Podemos ofrecer el vídeo de la operación y la operación inglesa muanual. Podemos proporcionar videoconferencia. Si los clientes requieren servicio in situ, los gastos de desplazamiento del transporte y serán llevados por el cliente.
1. Preservicio
24 horas de servicio online para su consultan.
La ayuda elige el modelo correcto, y una serie de servicio, persona, aconseja.
2. Servicio medio
--Déle la mejor oferta
--Proporcione el descuento para el orden de muchos sistemas
--Haga la petición del cliente:
--Elija el término del pago usted convienent.
--Puntualmente la producción y la entrega, le informan a tiempo.
--Puede proporcionar valor de factura como usted como para disminuir su impuesto.
3. Después de servicio de venta
--servicio de garantía de 1 año y todo el mantenimiento de la vida.
--Egineer técnico es avalible para trainning de ultramar.
--Libere el cambio para algunas piezas
--Técnicos teledirigidos consultan
--DVD libre de la instalación
--Plan de mantenimiento
4, compromiso:
Firmaremos una letra del compromiso mientras que firmamos el contrato, que mejorará su confianza a nosotros.
5, buen empaquetado:
Buen empaquetado: El Triceratops Animatronic del cliente de la simulación se cubre con la película de la burbuja de aire antes de puesto les en el caso de madera, que no sólo tiene buena amortiguación de choque, resistencia de impacto, soldadura y también tiene las ventajas de la corrosión no tóxica, inodora, de la humedad, de la buena transparencia etc.
