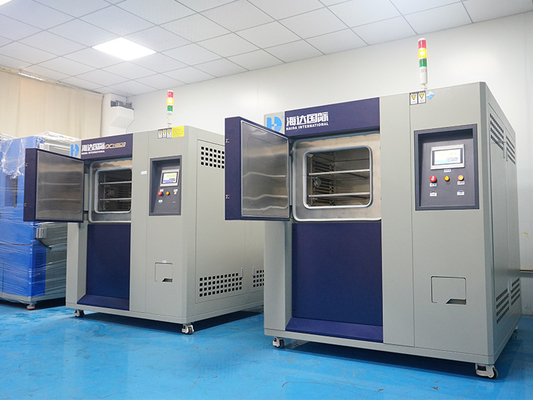

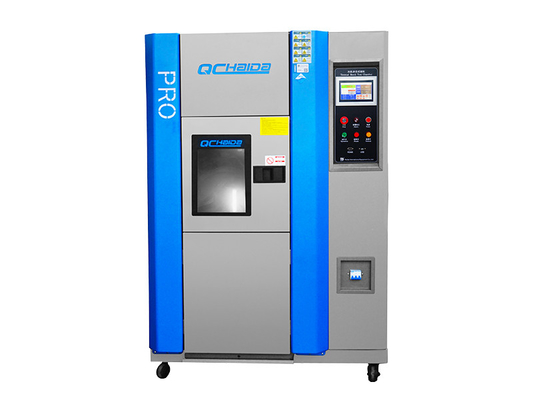

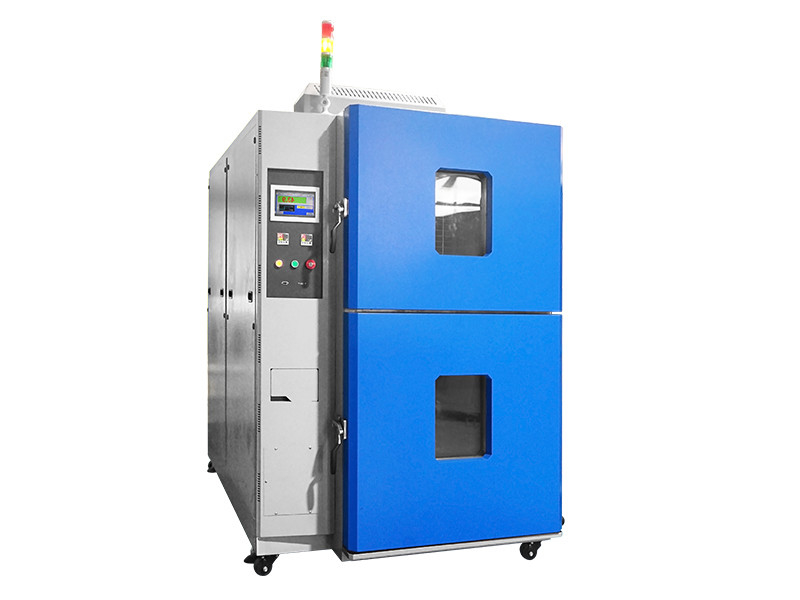

Choque que prueba la cámara del choque termal de la ventana de visión del sistema de la purgación del aire seco

Choque que prueba la cámara del choque termal de la ventana de visión del sistema de la purgación del aire seco
Choque que prueba la cámara del choque termal de la ventana de visión del sistema de la purgación del aire seco Choque que prueba la cámara del choque termal de la ventana de visión del sistema de la purgación del aire seco Choque que prueba la cámara del choque termal de la ventana de visión del sistema de la purgación del aire seco Choque que prueba la cámara del choque termal de la ventana de visión del sistema de la purgación del aire seco

Ampliación de imagen :  Choque que prueba la cámara del choque termal de la ventana de visión del sistema de la purgación del aire seco

Datos del producto:
Lugar de origen: China
Nombre de la marca: Haida
Certificación: CE,,ISO
Número de modelo: HD-E703
Pago y Envío Términos:
Cantidad de orden mínima: 1 set
Precio: Negotiation
Detalles de empaquetado: Cada sistema protegido con la fibra de la resina y la película de los PP, entonces puso en caso de m
Tiempo de entrega: 20 días después de la orden confirmada
Condiciones de pago: L/C, T/T, D/A, D/P, Western Union, MoneyGram
Capacidad de la fuente: conjuntos de 300 al mes

Choque que prueba la cámara del choque termal de la ventana de visión del sistema de la purgación del aire seco

descripción
Uso: Cámara de la prueba de choque termal de la temperatura del cielo y tierra Temporeros. fluctuación *2: ±1.8°C
Temporeros. caliente para arriba time*3: Temporeros ambiente. a +200°C dentro de 30min Temp. pull down time*3: Ambient temp. to -65°C within 70min
Condiciones ambiente permisibles: +5~30°C Fuente de alimentación: AC380V, 50/60Hz, trifásico, 30A
Abastecimiento de agua de enfriamiento pressure*6: 02~0.4Mpa
Alta luz:

Cámara de prueba ambiental

,

equipo ambiental de la prueba de laboratorio

Choque que prueba la cámara del choque termal de la ventana de visión del sistema de la purgación del aire seco





Choque que prueba la cámara del choque termal de la ventana de visión del sistema de la purgación del aire seco 0Choque termal Chamber.pdf



1. Descripción:

El choque que prueba la cámara del choque termal de la ventana de visión del sistema de la purgación del aire seco es la máquina de prueba perfecta de componentes electrónicos, del metal, de materiales químicos, de los componentes de la automatización, del módulo de comunicación, de la industria de defensa nacional, de la industria aeroespacial, del substrato de BGA, del PWB, del microprocesador electrónico IC, de los materiales de polímero de cerámica y alto del semiconductor. Grado en un instante por extremadamente las temperaturas altas y extremadamente - el ambiente de la baja temperatura puede tolerar continuo, por el que los cambios químicos en la mayoría del breve periodo de tiempo de probar su extensión termal y contracción causadas por daño físico





2. Las especificaciones del choque de la temperatura del cielo y tierra de la Tres-zona simulan la máquina:



Sistema

prueba de la Dos-zona mediante una transferencia más húmeda

cámara de la Tres-zona

Modelo

HD-E703-50A/HD-E703-50W

HD-E703-100A/HD-E703-100W

Modificado para requisitos particulares

Funcionamiento

Zona de pruebas

De alta temperatura. exposición range*1

+60~ a +200°C

A baja temperatura. exposición range*1

°C de -65to 0

Temporeros. fluctuación *2

±1.8°C

Cámara caliente

Precaliente el límite superior

+200°C

Temporeros. caliente para arriba time*3

Temporeros ambiente. a +200°C dentro de 30min

Cámara fría

Prerefrigere un límite más bajo

-65°C

Temporeros. tire del tiempo muerto *3

Temporeros ambiente. a -65°C dentro de 70min

Temporeros. recuperación (2-zone)

Condiciones de la recuperación

Dos-zona: De alta temperatura. minuto de la exposición +125°C 30, a baja temperatura. minuto de la exposición -40°C 30; Espécimen 6,5 kilogramo (cesta 1.5kg del espécimen)

Temporeros. tiempo de recuperación

En el plazo de 10 Min.

Construcción

Material externo

Cold-rolled moho-impermeabilizó la placa de acero

Material de la zona de pruebas

Acero inoxidable SUS304

Door*4

La puerta manual con desbloquea el botón

Calentador

Calentador del alambre de la tira

Unidad de refrigeración

System*5

Sistema de refrigeración mecánico de la cascada

Compresor

Compresor sellado herméticamente de la voluta

Mecanismo de la extensión

Válvula electrónica de la extensión

Refrigerante

Lado de alta temperatura: R404A, lado a baja temperatura R23

Refrigerador

Cambiador de calor soldado con autógena de la placa del acero inoxidable

Circulador del aire

Fan del siroco

Una unidad de conducción más húmeda

Cilindro del aire

Colocaciones

Puerto del cable con el diámetro 100m m en el lado izquierdo (el lado derecho y el tamaño específico del diámetro están disponibles como opciones), terminal de control de la fuente de alimentación del espécimen

Dimensiones interiores (W x H x D)

350 X.400 x 350

500 x 450 x 450

Modificado para requisitos particulares

Capacidad de la zona de pruebas

50L

100L

Modificado para requisitos particulares

Carga de la zona de pruebas

5 kilogramos

10 kilogramos

Modificado para requisitos particulares

Dimensiones exteriores (W x H x D)

1230 x 1830 x 1270

1380 el x an o 80 x 1370

Modificado para requisitos particulares

Peso

800kg

1100kg

N/A



Requisitos para uso general



Condiciones ambiente permisibles

+5~30°C

Fuente de alimentación

AC380V, 50/60Hz, trifásico, 30A

Abastecimiento de agua de enfriamiento pressure*6

02~0.4Mpa

Abastecimiento de agua de enfriamiento rate*6

³ /h de los 8m

Temporeros de agua de funcionamiento de enfriamiento. gama

°C +18 a 23

Nivel de ruidos

el DB 70 o baja



Ventaja del producto

1. La cámara de la prueba de choque termal de dos zonas pasó prueba del estándar de la milipulgada, del estruendo, del IEC y de ASO, del etc
2. El CLIMA provee de usted un nuevo tipo de cámara de la prueba de choque termal
3. Equipado de área de la experimentación 100L y 300L y de uniformidad excelente de la temperatura
4. La tensión de temperatura uniforme se puede aplicar a la muestra.
5. Ampliamente utilizado en la investigación, desarrollo y prueba, producción y otros campos.





Características de producto



1. La época de recuperación de la temperatura de la muestra fue acortada por dos casos.

2. El método de dos cajas fue adoptado para acortar el tiempo de la prueba.

3. Reduce grandemente el impacto de la vibración de la muestra cuando se está moviendo en área de la experimentación.

4. Con la función de recuperación de la temperatura ambiente. Entonces la muestra puede ser quitada con seguridad después de probar.

5. Fácil medir la muestra y equipado del cableado externamente aplicado del cable del voltaje.





3. Los dispositivos de seguridad del choque de la temperatura del cielo y tierra de la Tres-zona simulan la máquina:

  1. Interruptor de la protección del sobrecalentamiento de la cámara caliente
  2. Interruptor frío de la protección del sobrecalentamiento de la cámara
  3. Alarma distribuidora de la sobrecarga del aire
  4. Protector alto-bajo de la presión del refrigerador
  5. Interruptor de la temperatura del compresor
  6. Interruptor de presión de aire
  7. Fusible
  8. Retransmisión de la suspensión de agua (especificación refrigerada por agua solamente)
  9. Disyuntor del compresor
  10. Disyuntor del calentador
  11. El sobrecalentamiento de la zona de pruebas/enfría demasiado al protector
  12. Válvula de la purgación del aire



Diseño de la estructura



1. Shell: Rocíe la placa de acero galvanizada del color, el proceso surfaceelectrostatic del espray.

2. Trazador de líneas: SUS 304 del acero inoxidable.

3. Capa del aislamiento térmico: Tablero y fibra de vidrio de la espuma de poliuretano.

4. Sello: Las materias primas de goma del silicio de la pureza elevada de Toshiba, evitan con eficacia el envejecimiento.

5. Calentador: Calentador eléctrico de la aleación del Cr del Ni.

6. Cesta de la muestra: SUS 304 del acero inoxidable;

cesta neta del metal 5; 100L: W700*H40* D410MM/fuerza de sustentación 5kg 300L: W970*H40*D680MM/fuerza de sustentación 10kg.





Control



Operación y ajustes simplificados por el uso de una exhibición del LCD de la pantalla táctil (las instrucciones exhibieron en pantalla). En-aglance la confirmación de los modelos de prueba, de las temperaturas de la zona de pruebas, de los ciclos de la temperatura, y de las exhibiciones del gráfico de la tendencia.



Determinación

Entrada dominante interactiva del panel táctil

Exhibición

LCD (5,7 pulgadas)

Función del control de la temperatura

Zona de pruebas: temporeros de la exposición.

Cámara caliente: precalentamiento de temporeros.

Cámara fría: temporeros de prerefrigeración.

Control del PID

Gama de temperaturas de la precolocación

Temperatura alta: 60 to200'C

Baja temperatura: -78 a 0' C

Resolución del ajuste

1' C

Entrada

Tipo T (cobre/Cobre-níquel) del termopar

Gamas del ajuste y de la indicación

Tiempo de la precolocación: 0 Min. a 99 horas y 59 Min.

Ciclo de la precolocación: 1 a 9.999 ciclos

Función accesoria

Precolocación del contador de tiempo

El sobrecalentamiento enfría demasiado la protección

Selección de la recuperación del apagón

Ajuste del tiempo de recuperación de la temperatura

Memoria del programa

Cierre automático del poder

Exhibición programada del tiempo

Pruebe la selección de modo de la realización

Tienda el gráfico

Alarme la exhibición de la historia

Calibración del sensor

Comunicación de RS-232/USB





Sistema de aire acondicionado


1, el control de aire: circulación de la ventilación forzada, método del termóstato de la balanza (BTC). Este método no sólo refiere al caso del sistema de enfriamiento para el funcionamiento continuo, el sistema de control según el punto de ajuste de la temperatura del calentador para controlar la salida de los resultados automáticamente calculando salida del PID, y alcanza en última instancia un equilibrio dinámico.
2, medios de circulación del aire: construido entre el conducto de la fan de la circulación de aire y el de eje largo del acero inoxidable, el uso de refrigeradores económicos de energía y el sistema de regla, por el ventilador eficaz y eficiente del intercambio de calor, alcanzar el propósito del cambio de temperatura. Por el perno de ajuste del mercado de aire ajustable, mejorando de tal modo perceptiblemente la uniformidad de la temperatura de la cámara;
3, el método de la refrigeración por aire: cambiador de calor gradual del aire del diafragma.
4, calefacción por aire: Calentador eléctrico del cromo del níquel de la calidad de Watkins.





Acciones del mantenimiento de las cámaras del choque termal


1, una opción razonable de la ubicación de la instalación para instalar medidas: seco, que no gotea de lugar de la lluvia y de la nieve.
2, medidas de la inspección calificadas a mano para los materiales de aislamiento es diariamente tubo de vapor quebrado se bloquea para la tecnología técnica de la confirmación y de la disposición.
3, la alarma se pueden instalar como el escape del vapor o estado condicional del poder-apagado del sonido de la alarma y dispositivo de la luz del pequeño para facilitar la tenencia del descubrimiento de congelación de las medidas del riesgo y del remedio oportuno.
4, inspección del mantenimiento del instrumento mide por el área responsable de la inspección regular por una ruta predeterminada de la inspección. Para comprobar la inspección del aislamiento de la válvula de la tubería es normal, la incubadora es normal, los medios hidrofóbicos son normales, el empaquetado del material de aislamiento térmico es fuente de alimentación intacta, eléctrica de la calefacción y otros componentes son normales.





4. El choque de la temperatura del cielo y tierra de la Tres-zona simula la opinión de la máquina de la prueba: Choque que prueba la cámara del choque termal de la ventana de visión del sistema de la purgación del aire seco 1

(la cámara de la prueba)



Empaquetado y envío

El Triceratops Animatronic del cliente de la simulación se cubre con la película de la burbuja de aire antes de puesto les en el caso de madera, que no sólo tiene buena amortiguación de choque, resistencia de impacto, soldadura y también tiene las ventajas de la corrosión no tóxica, inodora, de la humedad, de la buena transparencia etc.



Nuestros servicios

Si usted hace frente a cualesquiera problemas en futuro durante proceso de la prueba prometemos que le daremos una contestación en el plazo de 48 horas y la solución proporciona en el plazo de 3 días laborables. Podemos ofrecer el vídeo de la operación y la operación inglesa muanual. Podemos proporcionar videoconferencia. Si los clientes requieren servicio in situ, los gastos de desplazamiento del transporte y serán llevados por el cliente.

1. Preservicio

24 horas de servicio online para su consultan.

La ayuda elige el modelo correcto, y una serie de servicio, persona, aconseja.

2. Servicio medio

--Déle la mejor oferta

--Proporcione el descuento para el orden de muchos sistemas

--Haga la petición del cliente:

--Elija el término del pago usted convienent.

--Puntualmente la producción y la entrega, le informan a tiempo.

--Puede proporcionar valor de factura como usted como para disminuir su impuesto.

3. Después de servicio de venta

--servicio de garantía de 1 año y todo el mantenimiento de la vida.

--Egineer técnico es avalible para trainning de ultramar.

--Libere el cambio para algunas piezas

--Técnicos teledirigidos consultan

--DVD libre de la instalación

--Plan de mantenimiento

4, compromiso:

Firmaremos una letra del compromiso mientras que firmamos el contrato, que mejorará su confianza a nosotros.

5, buen empaquetado:

Buen empaquetado: El Triceratops Animatronic del cliente de la simulación se cubre con la película de la burbuja de aire antes de puesto les en el caso de madera, que no sólo tiene buena amortiguación de choque, resistencia de impacto, soldadura y también tiene las ventajas de la corrosión no tóxica, inodora, de la humedad, de la buena transparencia etc.
