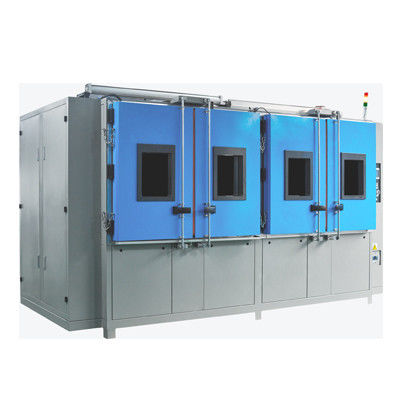

Cámara en frío 50/60Hz de la prueba de choque termal del cambiador de calor
Choque termal Chamber.pdf
1. Descripción:
La cámara de la prueba ambiental laminó los adpots baja temperatura de la cámara del choque termal del cambiador de calor y ranura de la acumulación de la temperatura alta, después del apagador abierto, tomará caliente y la temperatura fría en ranuras almacenadas de la prueba de la importación del surco para alcanzar efecto rápido de la conmoción cerebral de la temperatura, con el sistema del control de la temperatura de la balanza (BTC), el diseño especial de sistema de la circulación de aire, la manera de controlar SSR en P.I.D.make el sistema añada calor es igual a la cantidad de pérdida de calor.
Operación caliente y fría de la caja de la prueba de impacto: tratamiento previo, la inspección inicial, prueba, recuperación,
Sistema de aire acondicionado
1, el control de aire: circulación de la ventilación forzada, método del termóstato de la balanza (BTC). Este método no sólo refiere al caso del sistema de enfriamiento para el funcionamiento continuo, el sistema de control según el punto de ajuste de la temperatura del calentador para controlar la salida de los resultados automáticamente calculando salida del PID, y alcanza en última instancia un equilibrio dinámico.
2, medios de circulación del aire: construido entre el conducto de la fan de la circulación de aire y el de eje largo del acero inoxidable, el uso de refrigeradores económicos de energía y el sistema de regla, por el ventilador eficaz y eficiente del intercambio de calor, alcanzar el propósito del cambio de temperatura. Por el perno de ajuste del mercado de aire ajustable, mejorando de tal modo perceptiblemente la uniformidad de la temperatura de la cámara;
3, el método de la refrigeración por aire: cambiador de calor gradual del aire del diafragma.
4, calefacción por aire: Calentador eléctrico del cromo del níquel de la calidad de Watkins.
2. Especificaciones de la cámara de la prueba de choque termal de la temperatura del cielo y tierra:
|
Sistema
|
prueba de la Dos-zona
mediante una transferencia más húmeda
|
|
cámara de la Tres-zona
|
|
Modelo
|
HD-E703-
50A/HD-E703-50W
|
HD-E703-100A/HD-E703-100W
|
Modificado para requisitos particulares
|
|
Funcionamiento
|
Zona de pruebas
|
De alta temperatura. exposición range*1
|
+60~ a +200°C
|
|
A baja temperatura. exposición range*1
|
°C de -65to 0
|
|
Temporeros. fluctuación *2
|
±1.8°C
|
|
Cámara caliente
|
Precaliente el límite superior
|
+200°C
|
|
Temporeros. caliente para arriba time*3
|
Temporeros ambiente. a +200°C dentro de 30min
|
|
Cámara fría
|
Prerefrigere un límite más bajo
|
-65°C
|
|
Temporeros. tire del tiempo muerto *3
|
Temporeros ambiente. a -65°C dentro de 70min
|
|
Temporeros. recuperación (2-zone)
|
Condiciones de la recuperación
|
Dos-zona: De alta temperatura. exposición +
minuto de 125°C 30, a baja temperatura. minuto de la exposición -40°C 30; Espécimen 6,5 kilogramo (cesta 1.5kg del espécimen)
|
|
Temporeros. tiempo de recuperación
|
En el plazo de 10 Min.
|
|
Construcción
|
Material externo
|
Cold-rolled moho-impermeabilizó la placa de acero
|
|
Material de la zona de pruebas
|
Acero inoxidable SUS304
|
|
Door*4
|
La puerta manual con desbloquea el botón
|
|
Calentador
|
Calentador del alambre de la tira
|
|
Unidad de refrigeración
|
System*5
|
Sistema de refrigeración mecánico de la cascada
|
|
Compresor
|
Compresor sellado herméticamente de la voluta
|
|
Mecanismo de la extensión
|
Válvula electrónica de la extensión
|
|
Refrigerante
|
Lado de alta temperatura: R404A, lado a baja temperatura R23
|
|
Refrigerador
|
Cambiador de calor soldado con autógena de la placa del acero inoxidable
|
|
Circulador del aire
|
Fan del siroco
|
|
Una unidad de conducción más húmeda
|
Cilindro del aire
|
|
Colocaciones
|
Puerto del cable con el diámetro 100m m en el lado izquierdo (el lado derecho y el tamaño específico del diámetro están disponibles como opciones), espécimen
terminal de control de la fuente de alimentación
|
|
Dimensiones interiores (W x H x D)
|
350 X.400 x 350
|
500 x 450 x 450
|
Modificado para requisitos particulares
|
|
Capacidad de la zona de pruebas
|
50L
|
100L
|
Modificado para requisitos particulares
|
|
Carga de la zona de pruebas
|
5 kilogramos
|
10 kilogramos
|
Modificado para requisitos particulares
|
|
Dimensiones exteriores (W x H x D)
|
1230 x 1830 x 1270
|
1380 el x an o 80 x 1370
|
Cust
omized
|
|
Peso
|
800kg
|
1100kg
|
N/A
|
|
Requisitos para uso general
|
Condiciones ambiente permisibles
|
+5~30°C
|
|
Fuente de alimentación
|
AC380V, 50/60Hz,
trifásico, 30A
|
|
Abastecimiento de agua de enfriamiento pressure*6
|
02~0.4Mpa
|
|
Abastecimiento de agua de enfriamiento rate*6
|
³ /h de los 8m
|
|
Temporeros de agua de funcionamiento de enfriamiento. gama
|
°C +18 a 23
|
|
Nivel de ruidos
|
el DB 70 o baja
|
Trabajos de la cámara del choque como sigue:
1, los tanques de almacenamiento de la baja temperatura: la temperatura del tanque es determinada por el estado del calentador del conducto, del evaporador y de la situación de trabajo de la fan. Después de la válvula de la extensión que estrangula el refrigerante que fluye en el evaporador en la cámara de trabajo, la cámara de trabajo de absorción del calor y la gasificación, para reducir la temperatura de la cámara de trabajo; el refrigerante gasificado se chupa y se comprime a un gas de alta temperatura, de alta presión en el compresor del condensador que se condensa en líquido, y entonces al programa de cribado, y finalmente con la extensión la válvula se estrangula después de entrar la cámara de nuevo de trabajo y el evaporador absorbe calor y gasifica y después lo comprimió por la succión del compresor.
2, los tanques de almacenamiento des alta temperatura: una señal de detección de la temperatura de la unidad central de proceso a partir del instante de la detección, y se compara se apaga la señal de la temperatura del sistema, la señal de la comparación obtenida por la señal de salida del circuito de lógica del PID del instrumento de controlar la retransmisión de estado sólido o ajustando el nivel de potencia de salida del ratio del tiempo de calentamiento, para alcanzar el propósito del control de la temperatura automática.
3, cámara de la prueba de choque de la temperatura: el metro controló automáticamente las válvulas das alta temperatura, punto bajo o las temperaturas altas entre la cámara del almacenamiento cambiada respectivamente para formar un sistema cerrado de la circulación de aire y una caja o cajas de la baja temperatura, alcanzaron rápidamente las pruebas de la temperatura de la blanco.
Notas
1. Si se requiere el límite más bajo de la gama da alta temperatura de la exposición + el 60°C o el límite más bajo -60°C de la gama a baja temperatura de la exposición, seleccione por favor “la opción de la exposición de la ambiente-temperatura”
2. Si la necesidad de la fluctuación de los temporeros debajo de ±1.8°C selecciona por favor el “paquete a baja temperatura de la fluctuación”
3. El calentamiento de la temperatura/el tiempo muerto del tirón es aplicables solamente durante la operación independiente de la cámara
4. Si la puerta deslizante automáticamente actuada requerida, selecciona por favor “automáticamente el paquete de la puerta”
5. Condensador refrigerado/condensador refrigerado por agua ambos disponibles
6. Apliqúese en condensador refrigerado por agua solamente
3. Dispositivos de seguridad de la cámara de la prueba de choque termal de la temperatura del cielo y tierra:
- Interruptor de la protección del sobrecalentamiento de la cámara caliente
- Interruptor frío de la protección del sobrecalentamiento de la cámara
- Alarma distribuidora de la sobrecarga del aire
- Protector alto-bajo de la presión del refrigerador
- Interruptor de la temperatura del compresor
- Interruptor de presión de aire
- Fusible
- Retransmisión de la suspensión de agua (especificación refrigerada por agua solamente)
- Disyuntor del compresor
- Disyuntor del calentador
- El sobrecalentamiento de la zona de pruebas/enfría demasiado al protector
- Válvula de la purgación del aire
Control
Operación y ajustes simplificados por el uso de una exhibición del LCD de la pantalla táctil (las instrucciones exhibieron en pantalla). En-aglance la confirmación de los modelos de prueba, de las temperaturas de la zona de pruebas, de los ciclos de la temperatura, y de las exhibiciones del gráfico de la tendencia.
|
Determinación
|
Entrada dominante interactiva del panel táctil
|
|
Exhibición
|
LCD (5,7 pulgadas)
|
|
Función del control de la temperatura
|
Zona de pruebas: temporeros de la exposición.
Cámara caliente: precalentamiento de temporeros.
Cámara fría: temporeros de prerefrigeración.
|
|
Control del PID
|
|
Gama de temperaturas de la precolocación
|
Temperatura alta: 60 to200'C
Baja temperatura: -78 a 0' C
|
|
Resolución del ajuste
|
1' C
|
|
Entrada
|
Tipo T (cobre/Cobre-níquel) del termopar
|
|
Gamas del ajuste y de la indicación
|
Tiempo de la precolocación: 0 Min. a 99 horas y 59 Min.
Ciclo de la precolocación: 1 a 9.999 ciclos
|
|
Función accesoria
|
Precolocación del contador de tiempo
El sobrecalentamiento enfría demasiado la protección
Selección de la recuperación del apagón
Ajuste del tiempo de recuperación de la temperatura
Memoria del programa
Cierre automático del poder
Exhibición programada del tiempo
Pruebe la selección de modo de la realización
Tienda el gráfico
Alarme la exhibición de la historia
Calibración del sensor
Comunicación de RS-232/USB
|
Mantenimiento diario
1. El choque termal yo un cierre largo no se utiliza regularmente cada media potencia, el tiempo del poder no es menos de una hora, y los recambios y el equipo de prueba relacionados está funcionando correctamente.
2. La caja caliente y fría del choque debe ser regularmente limpiado evaporador: los niveles de limpieza porque la prueba es diferente, en el efecto de aire forzado de la circulación, recolectarán muchas párticulas de polvo y otros pequeños objetos en el evaporador se deben limpiar regularmente.
3. La fan a baja temperatura de la circulación de la cámara, la fan del condensador y la corrección limpia de la balanza: la limpieza y el evaporador es similares debido a diversa cámara del ambiente de trabajo, fan de circulación, recolectarán mucho polvo en las fans del condensador, y otros objetos de las pequeñas partículas si la limpieza regular.
4. Para mover el choque termal del dispositivo en dirección del personal técnico de la instrumentación del arroz ASHDOWN Lai la mejor, para evitar daño al equipo, tal como relocalización del uno mismo del cliente, debe tener un electricista profesional antes de poner corriente de confirmar la operación correcta del circuito, o los componentes relacionados equipo quemados.

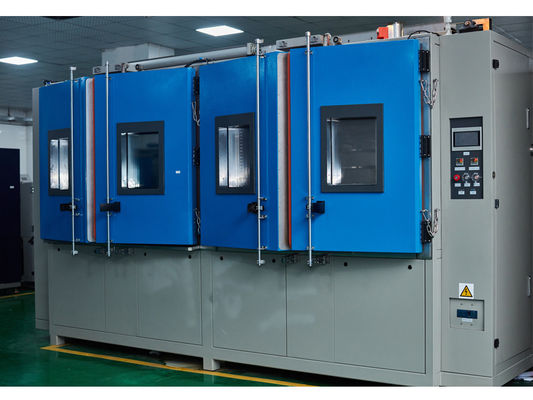

4. visión:
(la cámara de la prueba)
