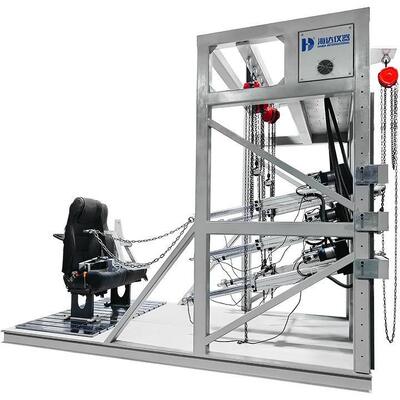

Teste de la resistencia del punto de anclaje del cinturón de seguridad (tipo de cilindro eléctrico)

Este equipo de prueba está diseñado de acuerdo con los requisitos de prueba del usuario y los estándares relevantes. Se utiliza para probar la resistencia estructural y la confiabilidad de la seguridad de varios marcos de asientos, reposacabezas, cinturones de seguridad y asientos completos de automóviles en condiciones estáticas y dinámicas. Su objetivo es evaluar el proceso de producción de asientos y el producto terminado ensamblado examinando la resistencia que cada unión soldada, todas las conexiones y mecanismos de bloqueo pueden soportar cuando se someten a direcciones y fuerzas específicas. Esto permite evaluar la resistencia y la correspondiente deformación del marco del asiento y del asiento terminado. El equipo registra automáticamente varios valores como fuerza, resistencia, desplazamiento y deformación a través de una computadora, y genera automáticamente curvas de prueba e informes de prueba.

CEPE R17; ECER80; CEPE R14; FMVSS207; GB 150832006; GB 141672006; GB/T 13057:2003

El banco de pruebas sirve para montar y soportar el sistema de carga de cilindros eléctricos. El marco del banco de pruebas tiene tres vigas horizontales, cada una de las cuales monta tres cilindros servoeléctricos. La altura vertical de cada viga se puede ajustar mediante un mecanismo de elevación manual, lo que permite ajustar la posición vertical de los tres cilindros eléctricos de cada viga. (PD: la distancia desde el punto más bajo del actuador en la viga inferior hasta la plataforma de prueba es de 200 mm). Los tres conjuntos de cilindros eléctricos en cada viga están montados sobre rieles guía horizontales y sus posiciones horizontales se ajustan manualmente. Una vez ajustada correctamente la posición horizontal, se puede bloquear utilizando el dispositivo de bloqueo trasero. Un mecanismo de equilibrio, montado en los carriles guía horizontales, elimina la influencia de la gravedad del cilindro y ajusta el ángulo de carga. Este mecanismo de equilibrio se mueve automáticamente con el movimiento horizontal del cilindro eléctrico. No se especifica el rango de ajuste de la posición y el ángulo del cilindro eléctrico.

1. Este sistema logra el control automático del proceso de prueba y el guardado automático de los resultados de la prueba.
2. El sistema adopta la plataforma Windows, lo que permite configurar varios parámetros de prueba de acuerdo con los estándares de prueba. También facilita la recuperación sencilla de datos y curvas almacenados en la base de datos, y la evaluación y edición de informes de prueba.
3. Los informes de prueba están estandarizados y los datos de prueba de salida son precisos y estandarizados.
4. Los subsistemas eléctricos y electrónicos incluyen los siguientes elementos: ① Gabinete de distribución; ② Consola de control y adquisición de datos, incluida la interfaz de operación, configuración, calibración, análisis, etc.; ③ Mango de control remoto.
