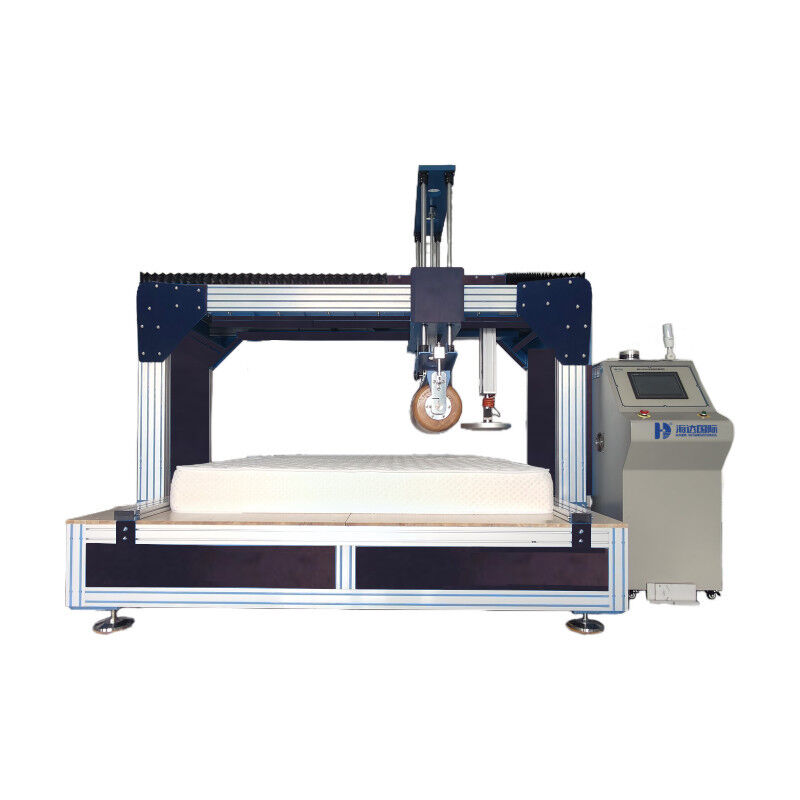

Máquina de prueba de muebles Equipo de prueba de colchones integrados (controlador PLC)
ESPECIFICACIONES GENERALES
Dimensiones estimadas del embalaje: (W*D*H) 3000*1600*2000 mm
Fuente de alimentación: 3-PH, 380V±10%, 50/60Hz
Peso bruto estimado: 1300 kg
Código SA: 9024800000
TRES FUNCIONES
1) PRUEBA DE DURABILIDAD
CARACTERÍSTICAS ESTÁNDAR
| Barril de madera cilíndrico (EN1957) |
140 kg, longitud 1000 mm |
| Tamaño máximo de colchón |
2200m×2000m×400 mm |
| Velocidad de prueba |
0-20 rpm |
| Método de control |
SOCIEDAD ANÓNIMA |
| Ciclo de prueba |
30000 ciclos |
| Dimensión |
2900 mm × 2700 mm × 1800 mm |
| Fuerza |
AC380V±10%, 50/60Hz, trifásico |
| Según diferentes colchones para ajustar la carrera de rodamiento (ajustar la posición del interruptor de límite) |
| Guía de bajo coeficiente de fricción, asegura el peso total del tambor sobre el colchón. |
| La pantalla táctil LCD proporciona fácil control y configuración. |
ESTÁNDAR DE PRUEBA
ES 1957
Especificación del rodillo:
Longitud: 1000 mm
Diámetro del rodillo: φ300 mm
AAPLICACIONES Y PROPÓSITO DE LA PRUEBA
Usando un tambor o cilindro de madera hexagonal horizontal (ambos extremos del diámetro de 250 mm, la parte media de 300 mm, rodando hacia adelante y hacia atrás sobre el colchón, simula el movimiento humano para evaluar la durabilidad del colchón.
El probador de durabilidad del colchón ha sido fabricado para determinar la durabilidad de cualquier tipo de colchón y somier, independientemente de los materiales de construcción, mediante la simulación de condiciones de uso a largo plazo. Consiste en un rodillo con peso que se mueve a lo ancho a lo largo de un colchón de prueba para simular el movimiento del cuerpo. La longitud de la carrera a la que se mueve el rodillo se ajusta muy fácilmente, deslizando los ajustadores de carrera hacia la izquierda o hacia la derecha, para adaptarse al colchón bajo prueba. La descarga y carga del rodillo sobre el colchón de prueba se realiza fácilmente mediante un conjunto de elevación accionado por motor.
2)ES PRUEBA DE DUREZA Y CAMBIO DE ALTURA
Total de terceras veces para la prueba de dureza:
1.Prueba de dureza después de 100 ciclos de rodillo.
2.Pruebe la dureza después de 5000 ciclos de rodillo (u otros ciclos designados)
3.Prueba de dureza después de 30.000 ciclos de rodillo.
Plataforma de carga:
CARACTERÍSTICAS ESTÁNDAR
| bloque de carga |
Diámetro 355 mm, Radio de curvatura esférico800 mm, radio de curvatura del borde frontal 20 mm |
| Velocidad |
90 mm/min |
| Ataque |
350 mm |
| Método de conducción |
Cilindro electrico marca SMC |
| celda de carga |
200 kg (marca alemanatécnica) |
| Ajuste de la posición de la placa de carga |
300 mm |
| Prueba de cambio de altura |
| Método de prueba |
Sistema de servomedición de alta precisión |
ESTÁNDAR DE PRUEBA
ES 1957
APLICACIONES Y PROPÓSITO DE LA PRUEBA
La máquina de prueba combina el dispositivo de carga (rollo) con un dispositivo de medición de dureza. De este modo, la prueba de firmeza se puede realizar según EN 1957, sin necesidad de reordenar la muestra, lo que falsearía los valores medidos. También puede mostrar el cambio de altura mediante el sistema de medición servo.
Después de aflojar simplemente el refuerzo del marco frontal, la muestra se puede insertar en una placa base de prueba flexible. Esto hace que el dispositivo de prueba sea muy eficaz y ahorre espacio.
El software permite la entrada flexible de parámetros, la ejecución de diferentes procedimientos de prueba, una representación gráfica de los valores medidos, la evaluación de pruebas y el registro. Luego de alcanzar el número preestablecido de ciclos, la prueba finaliza automáticamente.
3)PRUEBA DE BORDE
CARACTERÍSTICAS ESTÁNDAR
| Fuerza de prueba |
1000N |
| Método de conducción |
Acilindro de infrarrojos |
| Veces |
5000 ciclos |
| tiempo de espera |
3S |
ESTÁNDAR DE PRUEBA
EN 1725
APLICACIONES Y PROPÓSITO DE PRUEBA
La máquina aumenta la función de prueba de fatiga del colchón, simula una persona sentada en el borde del colchón, con una fuerza de 1000 N para probar la fatiga del colchón durante 5000 ciclos según EN1725.
