Datos del producto:
|
Peso máximo del espécimen: | 600KG | Período de garantía: | 1 año |
---|---|---|---|
Fijación de la fuerza de la presión con abrazadera: | 400-3000Lb (ajustable) | Fijación de tamaño de la placa con abrazadera: | Profundidad 48inch de la altura 48inch X |
Fijación de altura ajustable de la placa con abrazadera: | 0~1000m m | Fijación de anchura ajustable de la placa con abrazadera: | 200~2000m m |
Motor: | Motor servo de Panasonic | Exactitud: | dentro del ±5% |
Fijación de tarifa de la fuerza con abrazadera: | 0.25-2.5mm/sec (que acuerda ISTA 6 - CLUB de SAMS) | Corrector de la fuerza: | Exhibe valor de la fuerza y se utiliza para calibrar la fijación de la fuerza con abrazadera. |
Exactitud de la calibración: | El ±1% F.S | Anchura del dispositivo: | Menos los de 2.5m |
Poder: | 220v/ 60Hz | Todo el peso: | 2000kg |
Alta luz: | Prueba del paquete de ISTA,Equipo de prueba del paquete |

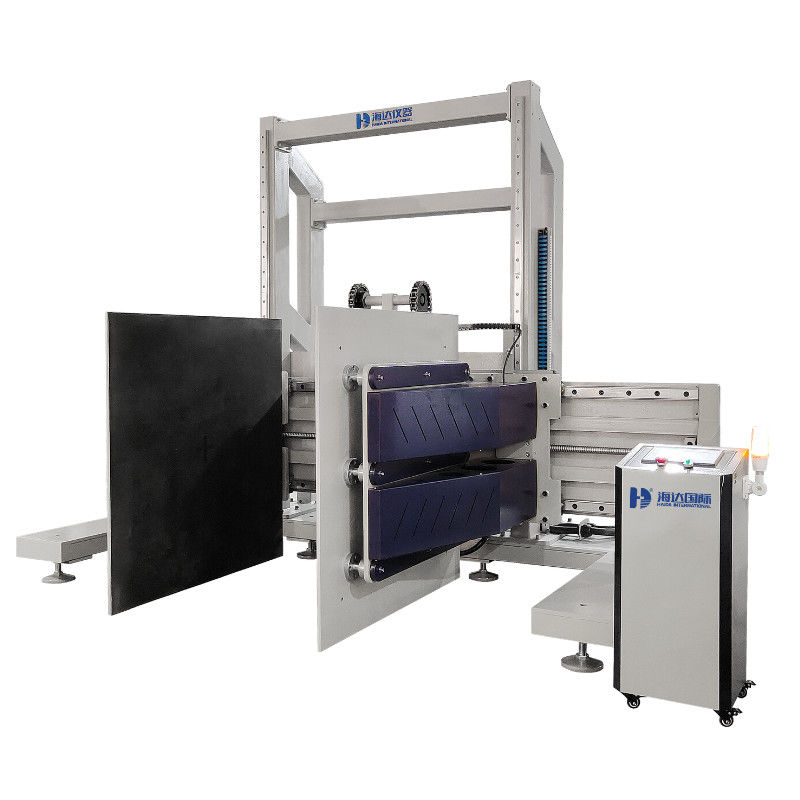

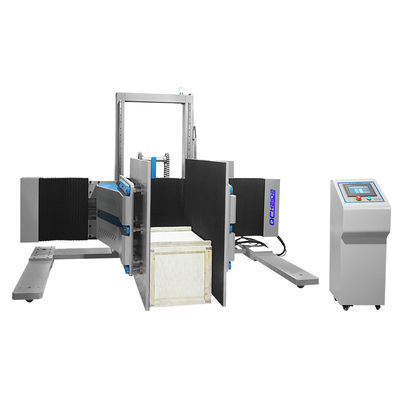

Equipo de prueba de empaquetado de ASTM D6055 ISTA para la prueba de la fuerza de la abrazadera
Prueba machine.pdf de la fuerza de la abrazadera
Protección de la seguridad
Protección contra sobrecarga, protección de la sobretensión y dispositivo de protección limitado de la posición
El uso:
Forma del espécimen |
Paquete del transporte del paralelepípedo |
Peso de Max. Specimen |
500kg |
Fijación de la fuerza de la presión con abrazadera |
Según el diagrama del transporte en la muestra de la prueba, el operador puede añadir la fuerza (ajustable) de la presión 400~3000Lb en la superficie correspondiente |
Fijación de tamaño del tablero con abrazadera |
H*D 48*48inch |
Fijación de altura ajustable del tablero con abrazadera |
0~500m m |
Velocidad de la elevación |
10~300mm/min opcional |
Fijación de anchura de la extensión con abrazadera del tablero |
200~2000m m |
Dimensión del rodapié |
W*D 1500*1500m m |
Fijación del requisito del tablero con abrazadera |
Asegúrese de que el tablero de fijación con abrazadera dos sea plano, paralelo y no-deforme bajo condición del trabajo (2000Pound) y afianzar al tablero con abrazadera y la tierra es vertical. Afianzando el grueso del tablero con abrazadera ningún menos de 25m m. |
Corrector de la fuerza |
Exhibición del valor de la fuerza usada para corregir la fijación de la fuerza con abrazadera |
Precisión de la fuerza |
Nivel nacional del estándar 1,6 |
Operación |
La barra de funcionamiento manual simula acciones de funcionamiento reales del camión de bifurcación tales como fijación de control, de la abertura, levantando para arriba, levantando abajo o de la operación automática del modo con abrazadera de la transferencia (que afianza grueso del tablero con abrazadera no menos que 25m m) |
Anchura del dispositivo |
Menos los de 2.5m |
Los parámetros
Fijación de la fuerza con abrazadera |
1T |
color |
opcional |
Resolución |
1/100,000 |
Espacio de la prueba (L x W x H) |
100x 100 el x 100cm |
Velocidad de la prueba |
10±3mm/min |
Peso |
alrededor de 300kg |
Poder |
1#, 220V/50HZ |
Método de pruebas de la compresión de la abrazadera de productos grandes
1.Before que colocan el producto embalado entre los cristales de exposición, verifican que la fuerza de la abrazadera usando el indicador de la abrazadera. El indicador se debe colocar entre las hachas de la manera de los puntos el aproximadamente 1/2 de la articulación del cristal de exposición encima de los cristales de exposición.
2. cada vez que se afianza con abrazadera el producto, la fuerza debe ser solicitada un mínimo de 15 segundos y no exceder 1 minuto.
3. aplique la fuerza de la abrazadera en la muestra con los cristales de exposición que descansan sobre el piso y el borde delantero del rubor de los cristales de exposición con el frente del paquete (véase la foto rasante del cristal de exposición 4). Si el paquete es demasiado grande para que las abrazaderas sean rasante al borde delantero (es decir, refrigerador grande, al tractor etc.), abrazadera como cierre al borde como sea posible.
4. abrazadera el producto un total de 10 veces en la orientación rasante.
5. aplique la fuerza de la abrazadera en el producto embalado con los cristales de exposición en una posición de la compensación de la pulgada 6×6 (el 15.2x15.2cm) (véase el higo 5). Las dimensiones compensadas horizontales y verticales se miden en la esquina del frontal inferior del cristal de exposición. Si el paquete es demasiado grande para que la abrazadera sea colocada 6 pulgadas del borde delantero (es decir, refrigerador grande, del tractor etc.), abrazadera como cierre a esta posición como sea posible.
1)Excepción número 1: para los productos grandes con una resbalón externa obvia, visible (véase el higo 6), la prueba compensada de la abrazadera no se conduce si el producto no extiende más allá de cualquier parte de la resbalón y hay una cierta forma de manejar el gráfico o la nota que indican para afianzar con abrazadera solamente de la resbalón. Si no hay gráfico o la indicación de esto o allí es una cierta proyección más allá de la resbalón, después se conduce el protocolo entero de la prueba de la abrazadera.
2) excepción número 2: Si la altura del producto, cuando está colocada en su orientación de envío normal, es ≤ 12 pulgadas, las 6 pruebas compensadas de la pulgada x6 no se conducen.
6. abrazadera el producto un total de 10 veces con la abrazadera en la posición de la compensación de la pulgada 6 x6.
7. repita el paso 5.2.5 excepto con una posición de abrazadera de la compensación de la pulgada 2 x6. La compensación de la pulgada 2 x6 es similar a la pulgada 6 x6 compensada excepto los cristales de exposición se orienta tales que son 2 pulgadas del piso y 6 pulgadas detrás del borde delantero del paquete. Si el paquete es demasiado grande para que las abrazaderas sean colocadas 2 pulgadas del borde delantero (es decir, refrigerador grande, del tractor etc.), abrazadera como cierre a esta posición como sea posible.
8. rubor de la repetición y compensar la fijación con abrazadera en el resto de los lados del producto que se indican en los gráficos de dirección como aceptable para la dirección de la abrazadera.
Según estándares del veredicto, si hay un artículo falló en la prueba, después propone el “fracaso de la prueba que manejaba la hoja
Fijación de la fuerza con abrazadera: |
50-3000kg |
Tamaño del tablero de fijación con abrazadera: |
1200 en 1200 milímetros |
Espacio de fijación con abrazadera máximo: |
1200 en 1200 en 1200 milímetros |
Espacio de fijación con abrazadera mínimo: |
400 en 1200 en 1200 milímetros |
Fijación de velocidad con abrazadera: |
5-50mm/min |
Espacio de Up-down: |
100-600m m, ajustable, pueden ser modificados para requisitos particulares |
Dimensión: 3 |
810 en 1900 en 2100 |
Peso: |
800kg |
Poder: |
380v/ 50Hz |
Sistema de control: |
El PLC programó control |
Atenciones
1. Cualquier servicio fuera de las tarifas de Guangdong, de China, del transporte y de viaje será pagado por el cliente.
2. Los aparatos intentan no ser utilizados en las situaciones siguientes:
a. Vibración, oscilando la ocasión.
b. Luz del sol directa.
c. Lugares calientes, polvorientos, húmedos.
d. Para asegurar seguro, la fuente de la CA de la máquina debe estar bien fundada.
e. No utilice los solventes fuertes (por ejemplo: benceno, lavadora nitro del aceite).
f. No inyecte el agua y la ruina en la máquina; prevenga el daño a los componentes eléctricos y al choque eléctrico.
g. El instrumento exhibe el desmontaje y el depuración se puede medir solamente por el departamento de estado aprobó las unidades y la compañía, otras personas no permitió revisar.
