Vibración del agitador electromagnético/ Máquina de ensayo del agitador por vibración
Introducción:
La prueba de vibración aleatoria del agitador (GB/ t2423.56-2006) es excitada por una señal de entrada aleatoria que incluye todos los componentes de frecuencia dentro del rango de frecuencia especificado (banda ancha) en todo momento.Su valor instantáneo obedece a la distribución normal (gaussiana)La distribución en el rango de frecuencia está representada por la curva de densidad espectral de aceleración (ASD).
La vibración aleatoria es el tipo más común de excitación que ocurre en el mundo real. Su valor instantáneo futuro no se puede predecir por su estado pasado, sino que solo se puede predecir basándose en la probabilidad.De hecho, estas características son aplicables a la mayoría de los cálculos relacionados con las vibraciones aleatorias, como la fatiga y la tensión alterna.
A diferencia del ensayo sinusoidal, la vibración aleatoria del banco de ensayo siempre se excita y resuena en la duración, aunque no puede alcanzar el valor máximo.La mayoría de las señales aleatorias en el laboratorio tienen un RMS de 3 veces, lo que significa que el valor instantáneo de la excitación dentro del rango de frecuencia de ensayo puede ampliarse de cero a 3 veces el RMS total (R.M.S.).La mayor diferencia a tener en cuenta para la excitación aleatoria es que habrá un gran número de alternativas de tensiónEsta propiedad afectará a los daños por fatiga y, por lo tanto, a la vida útil esperada de la falla.
No importa la vibración sinusoidal o la vibración aleatoria, sólo con una mejor comprensión de la producción del producto, el transporte,el entorno de uso y las propiedades y características del equipo de ensayo;, podemos elegir más adecuadamente nuestro propio modo de vibración adecuado, para examinar productos de alta calidad y mejorar el rendimiento de los productos defectuosos.
Sistema de ensayo de vibración electrodinámicaHoja de datos de rendimiento:
| El sistema de agitaciónModelo #(MED-2000) |
| Fuerza senoidal (pico) |
30 kN |
| Fuerza de choque (pico) |
60 kN |
| Rango de frecuencia |
5 ∼ 2.600 Hz |
| El desplazamiento (continuo) |
100 mm |
| Velocidad máxima |
1.8 m/s |
| Aceleración máxima |
75 g |
| Diámetro del blindaje |
Cubiertas |
| 1Elorden de frecuencia resonante |
2,400 Hz |
| Momento excéntrico permitido |
> 500 Nxm |
| Peso del blindaje |
40 kilos |
| Dimensión del tornillo HE/ST |
M10 (en métricas) |
| Frecuencia de aislamiento de las vibraciones axiales |
3 Hz |
| Carga útil máxima |
500 kg de peso |
| Fugas de flujo magnético |
≤ 1 mT |
| Dimensiones (L×W×H, sin empacar) |
1,330x860x1,250 mm |
| Peso (desenvasado) |
2,500 kg |
| Instalación |
El uso de una alfombra de caucho (requeridos tornillos de anclaje) |
| Amplificador de potencia(Modelo #VSA-H323A) |
| Salida del amplificador |
30 kVA |
| El SNR |
> 65 dB |
| Voltado de salida nominal |
120 Vrs |
| Eficiencia del amplificador |
> 90% |
| Dimensiones (L×W×H, sin empacar) |
de una anchura igual o superior a 300 mm |
| Peso (desenvasado) |
500 kg de peso |
| Bloqueador (modelo # PBL-W30) |
| Volumen del aire |
0.46 m3/s |
| El poder |
7.5 kW |
| Diámetro del conducto de aire |
Las demás: |
| Presión del aire |
8.8 kPa |
| Instalación |
Capaz de conectarse al techo (hasta dos curvas de 90 grados), máximo 20 ̊ |
| Tabla de deslizamiento horizontal (modelo # 30ST-600M) |
| Las dimensiones |
Las demás: |
| El grosor |
45 mm |
| Límites de frecuencia |
2,000 Hz |
| Masa efectiva |
54 kg de peso |
|
Nota:
1Se utiliza un rodamiento de película de aceite de alta presión para una mejor uniformidad.
|
| Control de vibración y acelerómetro |
| Control de vibración VT-9008-4 |
Controlador de vibración de 4 canales con sinus y autocalibración. |
| Acelerómetro EA-YD-181 |
100 mV/g, rango: 50 g, frecuencia de trabajo: 1-10 kHz, peso: 11 gramos, con cable de bajo ruido de 10 pies |
| Otras funciones/accesorios compatibles |
| Cámaras de medio ambiente |
Apoyados |
| Los dispositivos móviles |
Personalizable |
| Los demás |
Personalizable |
| Instalaciones |
Personalizable |
| Ambiente de trabajo del sistema |
| Rango de temperatura |
0 a 40 °C |
| Rango de humedad |
090%, sin condensación |
| Requisitos de energía |
380V/3ph/50Hz, 40kVA |
| Presión de aire comprimido |
0.6 Mpa |
Cómo utilizar las TI:
1, el manual de control para completar el procedimiento
2, como error de operación para que no pueda funcionar, puede utilizar el método de recuperación de los pasos de la entrada, y luego establecer un grupo único u otros pasos en ejecución.
3, antes de utilizar para pulsar el interruptor de arranque externo, aparece COO es decir, deja ir, abre la llave.
4, Órgano de Taiwán:
1 La manga del pie del cuerpo de la mesa fijada lo más lejos posible
2 no se puede desconectar la fuente de alimentación encendida/trabajando en la línea de salida
3 Coloque el nivel lo más lejos posible
4 componentes pueden ser cambiados, la línea no debe ser cambiado o de la conexión.
5 El organismo de Taiwán no debe participar en su totalidad o en parte en la reorganización, sino únicamente de acuerdo con las especificaciones de un solo componente y con la contraseña de confirmación original.
5, la amplitud dentro del código
1. No ajuste demasiado grande antes o después del arranque
2) amplitud baja de modulación de amplitud alta
3 Puntero de amplitud del panel de control colocado en la posición media de los elementos de ensayo: colocado para centrarse en el punto principal, reducir el plano izquierdo a la derecha.
Cuadro de control 4: No se puede colocar en la operación superior o subterránea
6, dentro Código:reiniciar cuando se ejecuta o funciona incorrectamente
7, caja de control:
1) La línea de conexión de la carrocería debe estar bien cerrada después de colgarse
2 el interruptor de dirección de vibración y la línea de conexión de salida son correspondencia, no puede conectar el mal
8, ensayo: el ensayo no especial debe utilizar el ensayo de onda completa
9, el cuerpo de Taiwán: no puede producir el sonido de colisión, el toque mutuo del eje central superior e inferior hará que la ruptura de la pieza de acero del resorte se cierre inmediatamente,La modulación de amplitud se ajusta pequeña y luego se enciende.
10, otros desconocidos:
No cambie arbitrariamente los componentes internos y las líneas
11, la razón es mala:
1 No se puede utilizar el uso de modelos informáticos para el control de la mesa de agitación
2 no puede recargar el conductor
2, para el ensayo ISTA-IA, el operador para proteger la muestra, para evitar que las piezas de ensayo se deslicen fuera de la mesa

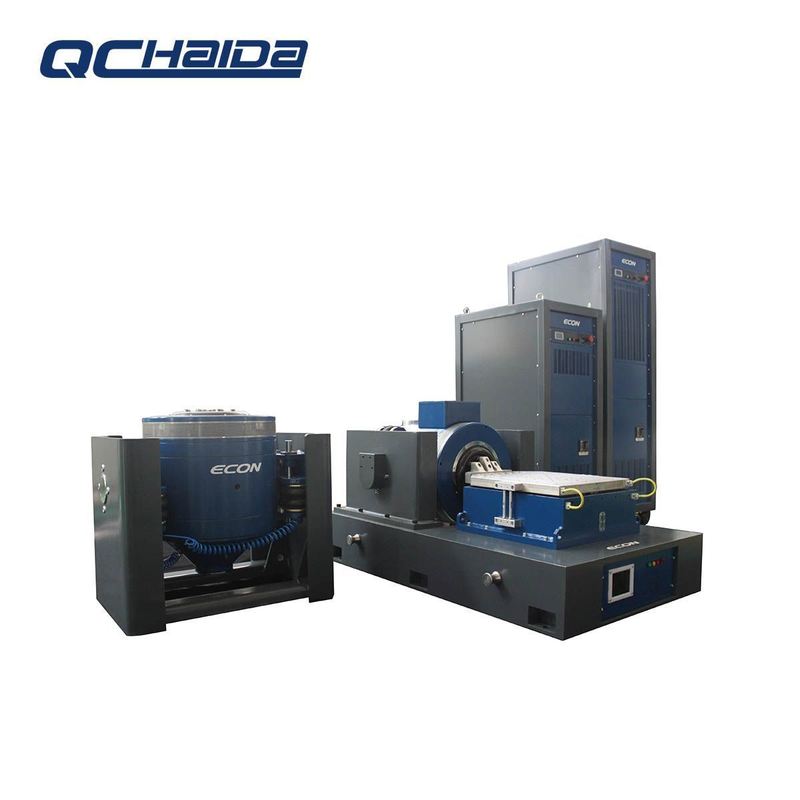

Imágenes del sistema de ensayo de vibración electrodinámica
Después del servicio:
En caso de que surjan problemas durante el proceso de prueba, le garantizamos:
Respuesta oportuna: una respuesta formal en un plazo de 48 horas.
Resolución rápida: una solución propuesta en un plazo de 3 días hábiles.
Apoyo integral: Acceso a manuales de operación en inglés, vídeos de instrucción y asistencia por videoconferencia.
- ¿ Qué?¿Por qué elegirnos?
Diseño listo para el mundo
Con interruptor automático de voltaje incorporado (110V/220V), compatibilidad internacional de los enchufes y protección de indicadores certificada de seguridad.
Apoyo excepcional después de la venta
18 meses de garantía completa. Beneficio único en la industria: Servicio de reparación gratuito para controladores, incluso unidades de la competencia. Simplemente envíenos el controlador.
Compromisos vinculantes de calidad
Una carta formal de garantía de calidad acompaña a cada firma de contrato, garantizando el rendimiento y la confianza.
Envases de protección de grado industrial
(por ejemplo, Triceratops) se envuelve individualmente en una película antiestática de burbujas y se fija en cajas de madera reforzada.
• Absorción de golpes y resistencia a los impactos
• Protección contra humedad y corrosión
• Materiales no tóxicos y sin olor
• Transparencia óptima para las inspecciones
Preguntas frecuentes:P: ¿Es usted una empresa comercial o un fabricante?
R: Fabricante integrado con más de 21 años especializado en equipos de prueba y 6 años de experiencia en exportación.
P: ¿Cuál es su plazo de entrega después de la confirmación del pedido?
R: Pedidos estándar: 10-25 días laborables
Pedidos de existencias: envío en 3 días
Nota: Los plazos de entrega varían según las especificaciones del producto y el volumen del pedido.
P: ¿Cuáles son sus términos de garantía y servicio postventa?
A: Garantía integral de 12 meses para todas las máquinas de ensayo
Beneficio exclusivo de la industria: reparaciones gratuitas de controladores (incluidas las unidades no pertenecientes a HAIDA)
Apoyo posterior a la garantía: Equipo técnico dedicado para la solución de problemas, la orientación operativa y la resolución de quejas
P: ¿Cómo garantiza la calidad y el servicio del producto?
A:100% de inspección previa al envío con ensayo de rendimiento completo
Diseño global: conmutación automática de voltaje (110V/220V), enchufes internacionales, indicadores certificados de seguridad
Apoyo a la formación en varios niveles:
✓ Vídeos de instrucciones de funcionamiento
✓ Formación de ingenieros en el lugar de trabajo (bajo petición)
Confiabilidad comprobada en el mercado:
Reconocido mundialmente por los usuarios industriales
P: ¿Ofrece personalización de productos?
R: Sí, desarrollamos soluciones a medida basadas en sus parámetros técnicos y requisitos de aplicación.
