Máquina de ensayos de vibración/ Vibrador electromagnético
Introducción:
El ensayo de vibración aleatoria del vibrador (GB/t2423.56-2006) se excita mediante una señal de entrada aleatoria que incluye todos los componentes de frecuencia dentro del rango de frecuencia especificado (banda ancha) en todo momento. Su valor instantáneo obedece a una distribución normal (gaussiana). La distribución en el rango de frecuencia se representa mediante la curva de densidad espectral de aceleración (ASD).
La vibración aleatoria es el tipo de excitación más común que ocurre en el mundo real. Su valor instantáneo futuro no puede predecirse por su estado pasado, sino que solo puede predecirse en función de la probabilidad. De hecho, estas características son aplicables a la mayoría de los cálculos relacionados con la vibración aleatoria, como la fatiga y la tensión alterna.
A diferencia del ensayo sinusoidal, la vibración aleatoria del banco de ensayos siempre se excita y resuena durante la duración, aunque no puede alcanzar el valor máximo. La mayoría de las señales aleatorias en el laboratorio tienen 3 veces el RMS, lo que significa que el valor instantáneo de la excitación dentro del rango de frecuencia de ensayo puede extenderse de cero a 3 veces el RMS total (R.M.S.). La mayor diferencia a tener en cuenta para la excitación aleatoria es que habrá un gran número de alternancias de tensión, tanto positivas como negativas, entre los puntos de cruce. Esta propiedad afectará al daño por fatiga y, por lo tanto, a la vida útil esperada de la falla.
Independientemente de la vibración sinusoidal o la vibración aleatoria, solo con una mejor comprensión de la producción del producto, el transporte, el entorno de uso y las propiedades y características del equipo de ensayo, podemos elegir de forma más adecuada nuestro propio modo de vibración apropiado, a fin de seleccionar productos de alta calidad y mejorar el rendimiento de los productos defectuosos.
Sistema de ensayos de vibración electrodinámicaHoja de datos de rendimiento:
| Vibrador (Modelo# EDM-2000) |
| Fuerza sinusoidal (pico) |
30kN |
| Fuerza de choque (pico) |
60 kN |
| Rango de frecuencia |
5～2.600 Hz |
| Desplazamiento (continuo) |
100 mm |
| Velocidad máxima |
1,8 m/s |
| Aceleración máxima |
75 G |
| Diámetro del inducido |
445 mm |
| 1er frecuencia de resonancia de orden |
2.400 Hz |
| Momento excéntrico admisible |
＞500 Nxm |
| Peso del inducido |
40 kg |
| Dimensión del tornillo HE/ST |
M10 (métrico) |
| Frecuencia de aislamiento de vibración axial |
＜3 Hz |
| Carga útil máxima |
500 kg |
| Fuga de flujo magnético |
≤1 mT |
| Dimensiones (L×A×H, sin embalaje) |
1.330x860x1.250 mm |
| Peso (sin embalaje) |
2.500 kg |
| Instalación |
Alfombrilla de goma (se requieren pernos de anclaje) |
| Amplificador de potencia (Modelo# VSA-H323A) |
| Salida del amplificador |
30 kVA |
| SNR |
＞65 dB |
| Tensión de salida nominal |
120 Vrms |
| Eficiencia del amplificador |
＞ 90% |
| Dimensiones (L×A×H, sin embalaje) |
800x900x2.100 mm |
| Peso (sin embalaje) |
500 kg |
| Soplador (Modelo# PBL-W30) |
| Volumen de aire |
0,46 m3/s |
| Potencia |
7,5 kW |
| Diámetro del conducto de aire |
200 mm |
| Presión de aire |
8,8 kPa |
| Instalación |
Capaz de conectarse al techo (hasta dos curvas de 90 grados), recorrido máximo de 20’ |
| Mesa deslizante horizontal (Modelo# 30ST-600M) |
| Dimensiones |
600x600 mm |
| Grosor |
45 mm |
| Límite de frecuencia |
2.000 Hz |
| Masa efectiva |
54 kg |
|
Nota:
1. Se utiliza un cojinete de película de aceite a alta presión para una mejor uniformidad.
|
| Controlador de vibración y acelerómetro |
| Controlador de vibración VT-9008-4 |
Controlador de vibración de 4 canales con seno y autocalibración. |
| Acelerómetro EA-YD-181 |
100 mV/g, Rango: 50 g, Frecuencia de trabajo: 1-10 kHz, Peso: 11 gramos, con cable de bajo ruido de 10 pies |
| Otras funciones/accesorios compatibles |
| Cámaras ambientales |
Compatible |
| Dispositivos móviles |
Personalizable |
| Paneles de aislamiento |
Personalizable |
| Accesorio |
Personalizable |
| Entorno de trabajo del sistema |
| Rango de temperatura |
0-40℃ |
| Rango de humedad |
0～90% , sin condensación |
| Requisitos de alimentación |
380 V/3ph/50 Hz, 40 kVA |
| Presión de aire comprimido |
0,6 Mpa |
Cómo usarlo:
1, el manual de control para completar el procedimiento
2, como error de funcionamiento para que no pueda funcionar, puede utilizar el método de recuperación de los pasos de la entrada y, a continuación, establecer un solo grupo u otros pasos de funcionamiento.
3, antes de usar para pulsar el interruptor de inicio externo, aparece COO, es decir, suéltelo, abra la tecla.
4, Cuerpo de Taiwán:
1 La funda del pie del cuerpo de la mesa, en la medida de lo posible, fija
2 la fuente de alimentación encendida/trabajando en la línea de salida no se puede desenchufar
3 Coloque el nivel en la medida de lo posible
4 los componentes se pueden cambiar, la línea no debe cambiarse ni de la conexión.
5 El cuerpo de Taiwán no debe ser total o parcialmente reorganizado, solo de acuerdo con las especificaciones para un solo componente y con la contraseña de confirmación original.
5, la amplitud dentro del código
1. No ajuste demasiado antes o después del arranque
2) modulación de baja amplitud de alta amplitud
3 Perilla de amplitud del panel de control colocada en la posición media elementos de ensayo: colocada para centrarse en el punto principal, reducir la izquierda plana derecha.
4 Caja de control: No se puede colocar en la parte superior o en la operación subterránea
6, Código interno: restablecer cuando se ejecuta o funciona incorrectamente
7, Caja de control:
1) La línea de conexión del cuerpo debe estar bien bloqueada después de colgar
2 el interruptor de dirección de vibración y la línea de conexión de salida son correspondencia, no se pueden conectar mal
8, ensayos: Los ensayos no especiales deben utilizar ensayos de onda completa
9, el cuerpo de Taiwán: no puede producir el sonido de la colisión, el eje central superior e inferior se tocarán mutuamente, lo que provocará la rotura de la pieza de acero del muelle para que se apague inmediatamente, la modulación de amplitud se ajusta pequeña y luego se enciende.
10, otros desconocidos:
No cambie arbitrariamente los componentes y líneas internas
11, la razón es mala:
1 Los modelos informáticos utilizados no pueden utilizarse para el control de la mesa vibratoria
2 no se puede volver a cargar el controlador
2, para el ensayo Ista-ia, el operador debe proteger la muestra, para evitar que las piezas de ensayo se deslicen fuera de la mesa

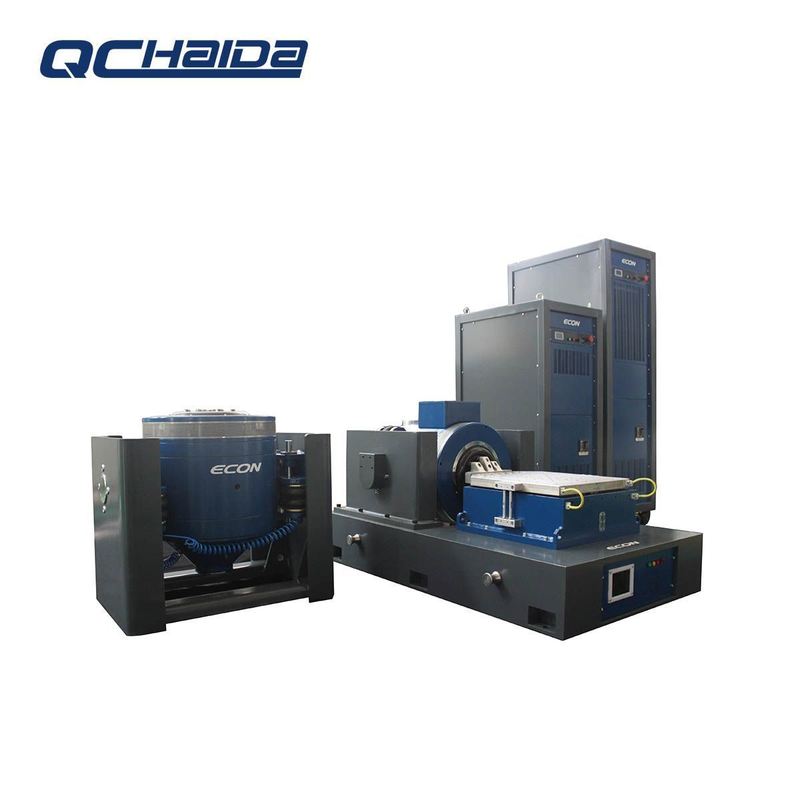

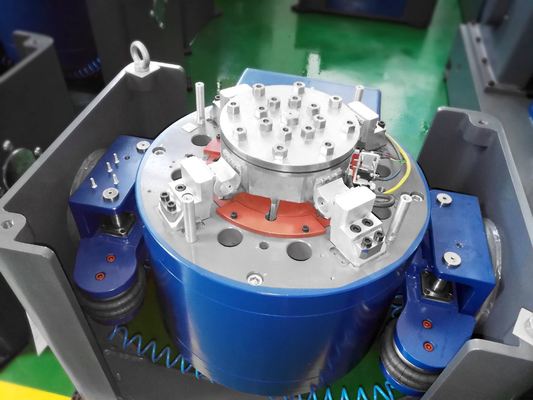

Imágenes del sistema de ensayos de vibración electrodinámica
Servicio postventa:
Si surge algún problema durante su proceso de ensayo, garantizamos:
Respuesta oportuna: Una respuesta formal en un plazo de 48 horas.
Resolución rápida: Una solución propuesta en un plazo de 3 días laborables.
Soporte integral: Acceso a manuales de funcionamiento en inglés, vídeos instructivos y asistencia por videoconferencia.
¿Por qué elegirnos?
Diseño global
Conmutación automática de tensión integrada (110 V/220 V), compatibilidad con enchufes internacionales y protección de indicadores con certificación de seguridad.
Excepcional servicio postventa
Garantía integral de 18 meses. Ventaja única en la industria: Servicio de reparación gratuito para controladores, incluso para unidades de la competencia. Simplemente envíenos el controlador.
Compromiso de calidad vinculante
Una carta formal de garantía de calidad acompaña a cada firma de contrato, garantizando el rendimiento y generando confianza.
Embalaje protector de grado industrial
(por ejemplo, Triceratops) se envuelve individualmente en una película de burbujas antiestática y se asegura en cajas de madera reforzadas. Esto garantiza:
• Absorción de impactos y resistencia a los impactos
• Protección contra la humedad y la corrosión
• Materiales no tóxicos e inodoros
• Transparencia óptima para la inspección
PREGUNTAS FRECUENTES:P: ¿Es usted una empresa comercial o un fabricante?
R: Fabricante integrado con más de 21 años de experiencia en equipos de ensayo y 6 años de experiencia en exportación.
P: ¿Cuál es su plazo de entrega después de la confirmación del pedido?
R: Pedidos estándar: 10-25 días laborables
Pedidos en stock: Envío en 3 días
Nota: Los plazos de entrega varían según las especificaciones del producto y el volumen del pedido.
P: ¿Cuáles son los términos de su garantía y servicio postventa?
R: 12 meses de garantía integral en todas las máquinas de ensayo
Ventaja única en la industria: Reparaciones gratuitas de controladores (incluidas las unidades que no son HAIDA)
Soporte posterior a la garantía: Equipo técnico dedicado a la resolución de problemas, la orientación operativa y la resolución de reclamaciones
P: ¿Cómo garantiza la calidad y el servicio de los productos?
R: Inspección al 100% antes del envío con pruebas de rendimiento completas
Diseño global: Conmutación automática de tensión (110 V/220 V), enchufes internacionales, indicadores con certificación de seguridad
Soporte de formación de varios niveles:
✓ Vídeos de funcionamiento instructivos
✓ Formación de ingenieros in situ (previa solicitud)
Fiabilidad probada en el mercado:
Reconocido mundialmente por los usuarios industriales
P: ¿Ofrecen personalización de productos?
R: Sí, desarrollamos soluciones a medida basadas en sus parámetros técnicos y requisitos de aplicación.
