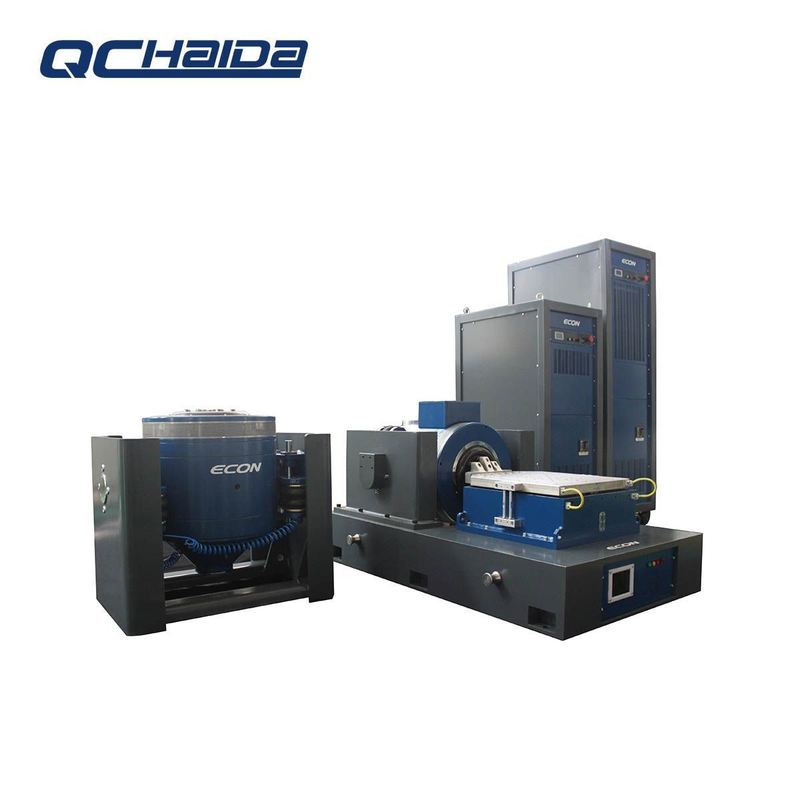

Máquina de prueba de vibración/vibración de agitador electromagnético
Introducción:
La prueba de vibración aleatoria del agitador (GB/t2423.56-2006) se excita mediante una señal de entrada aleatoria que incluye todos los componentes de frecuencia dentro del rango de frecuencia especificado (banda ancha) en todo momento. Su valor instantáneo obedece a una distribución normal (gaussiana). La distribución en el rango de frecuencia se representa mediante la curva de densidad espectral de aceleración (ASD).
La vibración aleatoria es el tipo de excitación más común que ocurre en el mundo real. Su valor instantáneo futuro no puede predecirse por su estado pasado, sino que solo puede predecirse en función de la probabilidad. De hecho, estas características son aplicables a la mayoría de los cálculos relacionados con la vibración aleatoria, como la fatiga y la tensión alterna.
A diferencia de la prueba sinusoidal, la vibración aleatoria del banco de pruebas siempre se excita y resuena durante la duración, aunque no puede alcanzar el valor máximo. La mayoría de las señales aleatorias en el laboratorio tienen 3 veces el RMS, lo que significa que el valor instantáneo de excitación dentro del rango de frecuencia de prueba se puede extender de cero a 3 veces el RMS total (R.M.S.). La mayor diferencia a tener en cuenta para la excitación aleatoria es que habrá un gran número de alternancias de tensión, tanto positivas como negativas, entre los puntos de cruce. Esta propiedad afectará al daño por fatiga y, por lo tanto, a la vida útil esperada de la falla.
Independientemente de la vibración sinusoidal o la vibración aleatoria, solo con una mejor comprensión de la producción, el transporte, el entorno de uso del producto y las propiedades y características del equipo de prueba, podemos elegir de manera más adecuada nuestro propio modo de vibración apropiado, a fin de seleccionar productos de alta calidad y mejorar el rendimiento de los productos defectuosos.
Sistema de prueba de vibración electrodinámicaHoja de datos de rendimiento:
| Agitador (Modelo# EDM-2000) |
| Fuerza sinusoidal (pico) |
30kN |
| Fuerza de choque (pico) |
60 kN |
| Rango de frecuencia |
5～2,600 Hz |
| Desplazamiento (continuo) |
100 mm |
| Velocidad máxima |
1.8 m/s |
| Aceleración máxima |
75 G |
| Diámetro del inducido |
445 mm |
| 1st frecuencia de resonancia de orden |
2,400 Hz |
| Momento excéntrico admisible |
＞500 Nxm |
| Peso del inducido |
40 kg |
| Dimensión del tornillo HE/ST |
M10 (métrico) |
| Frecuencia de aislamiento de vibración axial |
＜3 Hz |
| Carga útil máxima |
500 kg |
| Fuga de flujo magnético |
≤1 mT |
| Dimensiones (L×W×H, sin embalaje) |
1,330x860x1,250 mm |
| Peso (sin embalaje) |
2,500 kg |
| Instalación |
Alfombrilla de goma (se requieren pernos de anclaje) |
| Amplificador de potencia (Modelo# VSA-H323A) |
| Salida del amplificador |
30 kVA |
| SNR |
＞65 dB |
| Tensión de salida nominal |
120 Vrms |
| Eficiencia del amplificador |
＞ 90% |
| Dimensiones (L×W×H, sin embalaje) |
800x900x2,100 mm |
| Peso (sin embalaje) |
500 kg |
| Soplador (Modelo# PBL-W30) |
| Volumen de aire |
0.46 m3/s |
| Potencia |
7.5 kW |
| Diámetro del conducto de aire |
200 mm |
| Presión de aire |
8.8kPa |
| Instalación |
Capaz de conectarse al techo (hasta dos curvas de 90 grados), recorrido máximo de 20’ |
| Mesa deslizante horizontal (Modelo# 30ST-600M) |
| Dimensiones |
600x600 mm |
| Grosor |
45 mm |
| Límite de frecuencia |
2,000 Hz |
| Masa efectiva |
54 kg |
|
Nota:
1. Se utiliza un cojinete de película de aceite a alta presión para una mejor uniformidad.
|
| Controlador de vibración y acelerómetro |
| Controlador de vibración VT-9008-4 |
Controlador de vibración de 4 canales con seno y autocalibración. |
| Acelerómetro EA-YD-181 |
100mV/g, Rango: 50g, Frecuencia de trabajo: 1-10kHz, Peso: 11gramos, con cable de bajo ruido de 10 pies |
| Otras funciones/accesorios compatibles |
| Cámaras ambientales |
Compatible |
| Dispositivos móviles |
Personalizable |
| Paneles de aislamiento |
Personalizable |
| Accesorio |
Personalizable |
| Entorno de trabajo del sistema |
| Rango de temperatura |
0-40℃ |
| Rango de humedad |
0～90% , sin condensación |
| Requisitos de energía |
380V/3ph/50Hz, 40kVA |
| Presión de aire comprimido |
0.6 Mpa |
Cómo usarlo:
1, el manual de control para completar el procedimiento
2, como error de operación para que no pueda funcionar, puede usar el método de recuperación de los pasos de la entrada y luego establecer un solo grupo u otros pasos de ejecución.
3, antes de usar para presionar el interruptor de inicio externo, aparece COO, es decir, suéltelo, abre la llave.
4, Cuerpo de Taiwán:
1 La manga del pie del cuerpo de la mesa, en la medida de lo posible, fijada
2 la fuente de alimentación encendida/trabajo en la línea de salida no se puede desenchufar
3 Coloque el nivel en la medida de lo posible
4 los componentes se pueden cambiar, la línea no debe cambiarse ni de la conexión.
5 El cuerpo de Taiwán no debe ser total o parcialmente reorganizado, solo de acuerdo con las especificaciones para un solo componente y con la contraseña de confirmación original.
5, la amplitud dentro del código
1. No ajuste demasiado grande antes o después del arranque
2) amplitud discreta de modulación de alta amplitud
3 Perilla de amplitud del panel de control colocada en los elementos de prueba de posición media: colocada para enfocarse en el punto principal, reducir la izquierda plana derecha.
4 caja de control: no se puede colocar en la parte superior o en la operación subterránea
6, Código interno: restablecer al ejecutar u operar incorrectamente
7, Caja de control:
1) La línea de conexión del cuerpo debe estar bien bloqueada después de colgar
2 el interruptor de dirección de vibración y la línea de conexión de salida son correspondencia, no se pueden conectar mal
8, pruebas: las pruebas no especiales deben usar pruebas de onda completa
9, el cuerpo de Taiwán: no puede producir el sonido de la colisión, el eje central superior e inferior se tocarán mutuamente, lo que provocará la ruptura de la pieza de acero del resorte para que se apague inmediatamente, la modulación de amplitud se ajusta pequeña y luego se enciende.
10, otros desconocidos:
No cambie arbitrariamente los componentes y líneas internas
11, la razón es mala:
1 Los modelos de computadora en uso no se pueden utilizar para el control de la mesa vibratoria
2 no se puede volver a cargar el controlador
2, para la prueba Ista-ia, el operador para proteger la muestra, para evitar que las piezas de prueba se deslicen fuera de la mesa

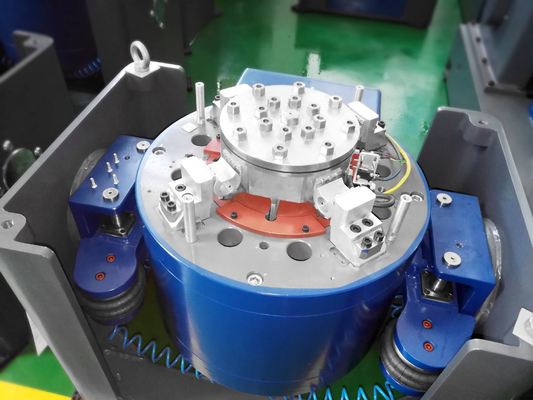

Imágenes del sistema de prueba de vibración electrodinámica
