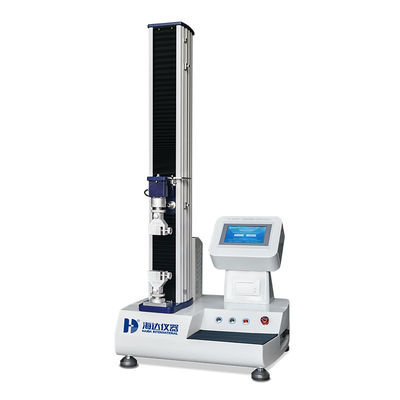

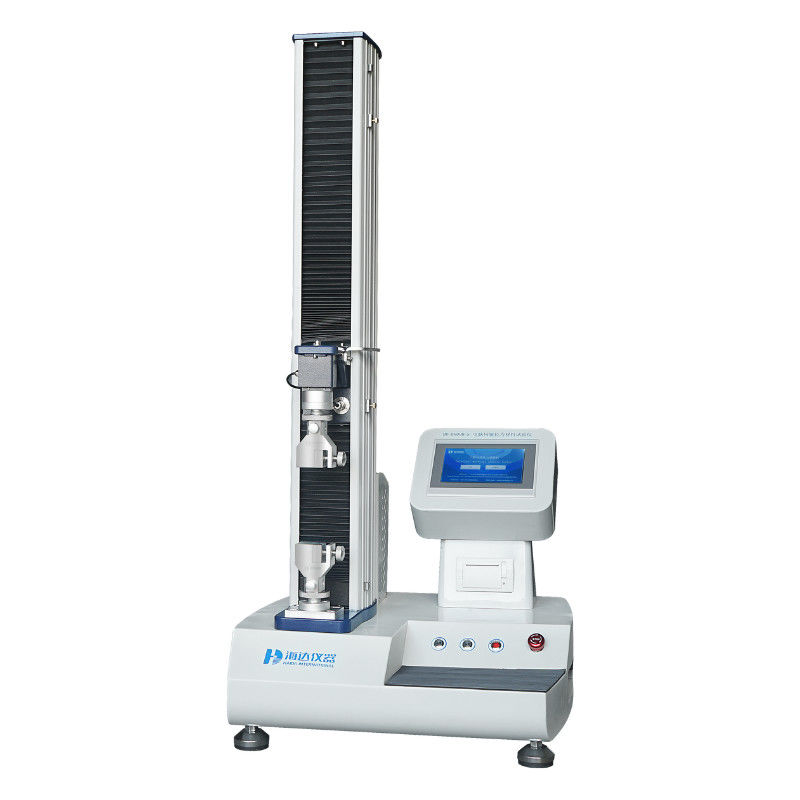

Equipo de prueba material de resistencia a la tensión TM2101, máquina de prueba extensible universal
Descripción de producto
La máquina extensible de la prueba es una clase de probador extensible eléctrico que utilice el motor para conducir el tornillo de la bola para mover el accesorio. Ponga el accesorio con la muestra entre la parte superior y bajar el accesorio, utilice una velocidad dada para tirar de la muestra hacia arriba por el accesorio superior. La célula de carga sobre el accesorio superior detectará resistencia a la tensión, y convierte la fuerza en muestra del voltaje y la salida a la pantalla de visualización. Y el valor de la fuerza será exhibido automáticamente.
La máquina de prueba extensible se utiliza para probar las propiedades mecánicas de diversos materiales tales como carga estática, extensible, compresión, doblez, corte, rasgado, peladura y otras propiedades mecánicas del equipo mecánico. Es conveniente para las placas plásticas, los tubos, y otros materiales. Las diversas pruebas de funcionamiento físicas y mecánicas de perfiles, las películas y caucho plástico, los alambres y los cables, acero, fibra de vidrio y otros materiales se desarrollan para los materiales
Usos
Muestra probada: películas plásticas, materiales laminados, cintas adhesivas, vendaje adhesivo (yeso), papel del lanzamiento, películas plásticas, cuero, caucho y plástico, papel, fibra, etc.
Diversa prueba con diversos apretones: extensible, cáscara, rasgón, sellado caliente, pegamento, curva y fuerza abierta.
Deformación bajo carga definida: Deformación de la prueba bajo carga definida de la muestra probada
Carga bajo deformación definida: Carga de la prueba bajo deformación definida de la muestra probada
El software puede publicar palabra/sobresale informe con los resultados para la fuerza, el alargamiento, la resistencia a la tensión, la fuerza de cáscara, la fuerza de rasgón, la fuerza de la compresión, el etc. máximos.
Características estándar
| Artículo |
Descripción |
| Capacidad del capítulo |
200kg |
| Marca de la célula de carga |
Célula de carga de la marca de Alemania para la alta exactitud |
| 200kg (5,10,50,100kg son opcionales) |
| Exactitud de la carga |
0,5% F.S |
| Sistema de control |
LCD con la impresora incorporada /PC con el sistema de las ventanas 7 |
| Motor |
Sistema de impulsión de la velocidad variable del motor servo w/AC de Panasonic, barra mecánica de alta precisión del tornillo de la bola |
| Lectura de la fuerza |
kgf, Ibf, N, KN, T etc |
| Espacio vertical de la prueba |
900m m incluyendo el accesorio |
| Velocidad de la prueba |
0.1~500mm/min (ajustable) |
| Software |
TM 2101 |
| Exhibición de las curvas |
Cargue el alargamiento, Alargamiento-tiempo, Tiempo-alargamiento, tensión-deformación |
| Exhibición de datos |
Fuerza, velocidad, información de la muestra, fuerza máximas (Kpa, Mpa, N/mm, N/mm2) etc… |
| Características de la seguridad |
E-parada |
| Protección de la sobrecarga |
| Interruptores de límite superior y más bajo |
| Sensor de la carga con el retratamiento automático |
Características de producto
1. Sistema del motor: Tornillo exacto servo de la bola del conductor +High del motor +Servo de Panasonic (Taiwán)
2. Sistema de control: a, control informático con el software TM2101; b, de nuevo a origen automáticamente después de la prueba, de la c, datos de la tienda automáticamente o por la operación manual
3. Transmisión de datos: RS232
4. Resolución de la dislocación: 0.001m m
5. La optimización automática de la escala del gráfico puede hacer el gráfico para exhibir con la mejor medida y puede ejecutar la transferencia dinámica de los gráficos en la prueba y tiene fuerza-alargamiento, tiempo de la fuerza, alargamiento - tiempo, tensión-deformación.
6. Puede ahorrar resultados automáticamente después de que la prueba acabara, y es limadura manual. Puede exhibir la fuerza máxima, fuerza de producción, fuerza compresiva, resistencia a la tensión, alargamiento, máximo del intervalo de la cáscara, mínimo y media, etc.
7. El usuario puede fijar parámetros del material del producto tales como longitud, anchura, grueso, radio, área y así sucesivamente.
8. Transferencia al azar de muchas idiomas: Chino simplificada, e inglés chinos, tradicionales.
Software y curvas
El software TM2101 se diseña adrede para la máquina de prueba universal electrónica controlada por ordenador, utilizado para la tensión, la compresa, la curva, el esquileo, rasgar y la prueba de la cáscara. Con la placa de computadora personal y del interfaz, podría recoger, reserva, proceso y resultado de la prueba de la impresión. Foméntelo puede calcular los parámetros múltiples, es decir fuerza máxima, fuerza de producción, deformación de la fuerza media de la cáscara, punto de rendimiento y módulo de elástico máximos; este sistema se ofrece en proceso de la curva, ayuda del multidetector, interfaz de la imagen, proceso flexible de los datos y la función de sistema potente.
SOFTWARE – TM 2101
Página de la configuración del usuario
Imagen de la exhibición de las curvas
Imagen del resultado de la prueba
Página de la curva de la prueba
